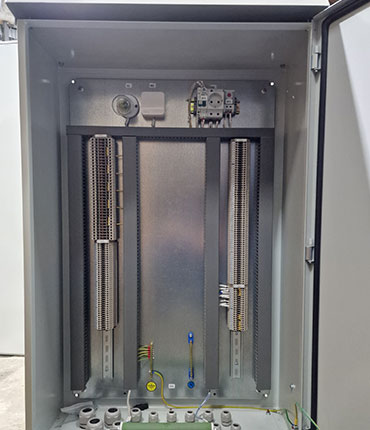

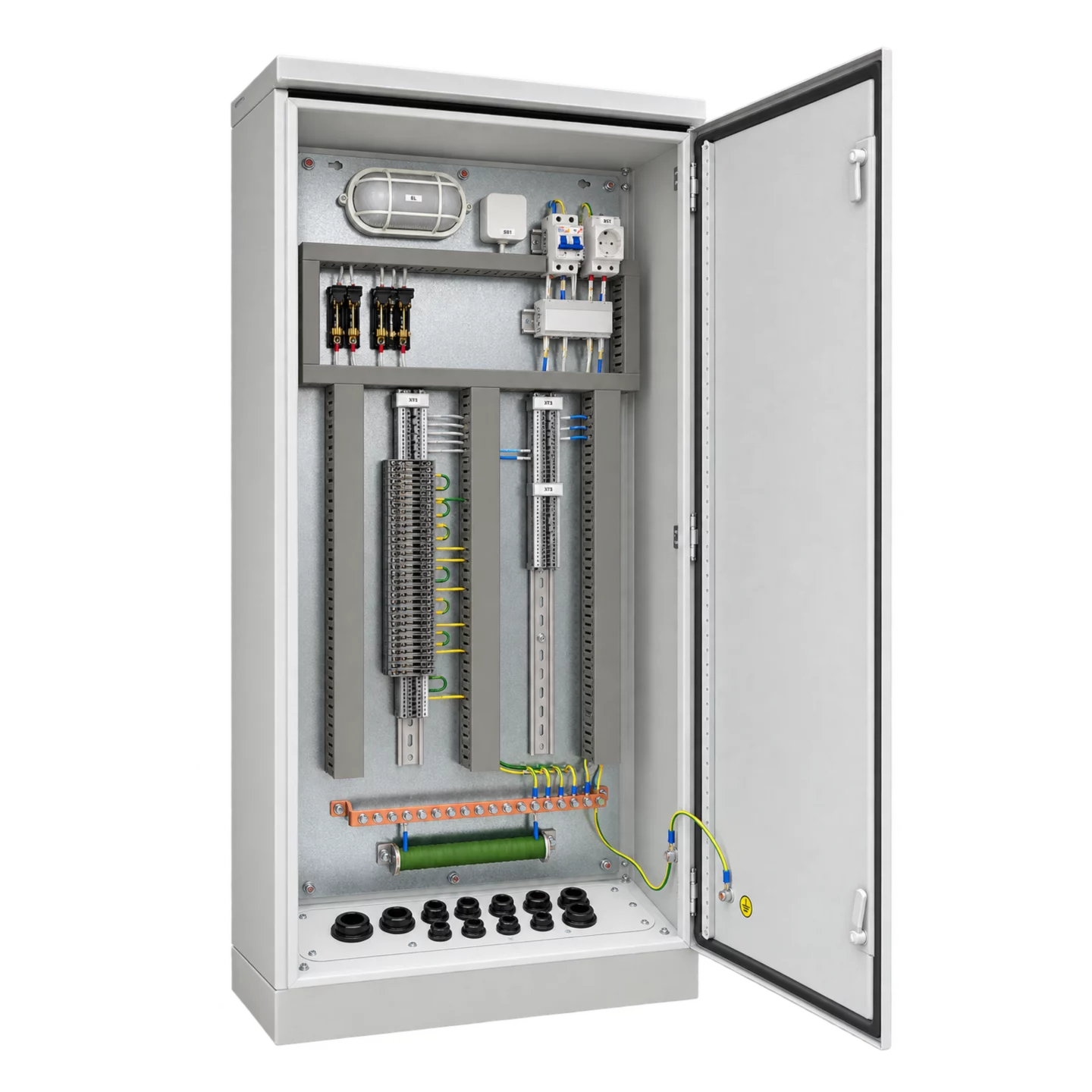

Производство и сборка в Ростове-на-Дону: ШЗН — шкаф зажимов напряжения
Шкаф ШЗН организует вторичные цепи напряжения и их подключение к устройствам защиты, автоматики и измерения.
В шкафу размещаются клеммные ряды, испытательные элементы, аппараты защиты и цепи контроля по принятой схеме.
Изготавливаем ШЗН по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ШЗН
Каждая цепь получает обозначение, соответствующее проектной документации. Компоновка обеспечивает доступ к проверке и безопасному отсоединению отдельных цепей.
Функции и состав
- приём цепей напряжения
- распределение по устройствам вторичных систем
- защита вторичных цепей
- испытательное подключение
- маркировка и контроль состояния
Варианты исполнения
- одно- и многосекционная компоновка
- с испытательными блоками
- с контролем автоматов цепей напряжения
- напольное или навесное исполнение
- с обогревом и освещением
Основные характеристики
Производство и контроль
Вторичные цепи выполняем по принципиальным и монтажным схемам. Контролируем маркировку жил и клемм, доступность испытательных цепей, разделение цепей по назначению, работу обогрева и освещения шкафа, а также соответствие компоновки принятой документации.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Шкафы вторичных цепей компонуем по принципиальным и монтажным схемам. Определяющими являются количество цепей, типы клемм и испытательных блоков, требования к разделению сигналов, кабельным вводам, маркировке и климатическому исполнению.
В ШЗН обеспечиваем раздельную защиту и возможность проверки цепей напряжения. Испытательные блоки, автоматы и клеммы размещаем так, чтобы измерения выполнялись без нарушения соседних цепей.
- число секций и цепей напряжения
- автоматические выключатели вторичных цепей
- испытательные блоки
- контроль наличия напряжения
- сигнальные контакты аппаратов
- порядок клемм по принципиальной схеме
Что проверяем перед поставкой
Контроль выполняется по цепям: проверяем установку и обозначение каждого элемента, непрерывность соединений, соответствие клеммных рядов кабельному журналу и доступность измерений. Резервные клеммы сохраняются и маркируются по документации.
- порядок и нумерация клеммных рядов
- разделение измерительных и управляющих цепей
- испытательные и разъёмные элементы
- заземление экранов и корпуса по заданию
- кабельные вводы и запас для подключения
Линейка оборудования
Типы и исполнения шкафов
ШЗН — шкаф зажимов напряженияПодключение и коммутация цепей напряжения в составе подстанционного оборудования.
ШЗВ — шкаф промежуточных зажимовПромежуточное соединение и упорядоченное размещение клеммных цепей.
ШОВ — шкаф обогрева выключателейУправление обогревом выключателей по согласованной схеме объекта.
ШОН — шкаф отбора напряженияОтбор и передача цепей напряжения для измерения, защиты и автоматики.
Шкаф шинной сборкиРазмещение шинной сборки и присоединений в металлическом шкафу.
Что требуется для расчёта
Основой служат схемы вторичных цепей и таблицы зажимов.
- принципиальные схемы
- таблицы зажимов и кабелей
- количество цепей и секций
- испытательные элементы
- сигналы контроля
- условия установки и обогрева
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ШЗН?
Нужны схемы вторичных цепей, таблицы зажимов и кабелей, количество секций, аппараты защиты, испытательные элементы и условия установки.
Можно ли изменить размеры и компоновку ШЗН?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ШЗН?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ШЗН?
Проверяем маркировку и прозвонку цепей, соответствие таблицам зажимов, работу контрольных сигналов и доступность испытательных элементов.
Можно ли заказать доставку ШЗН по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
