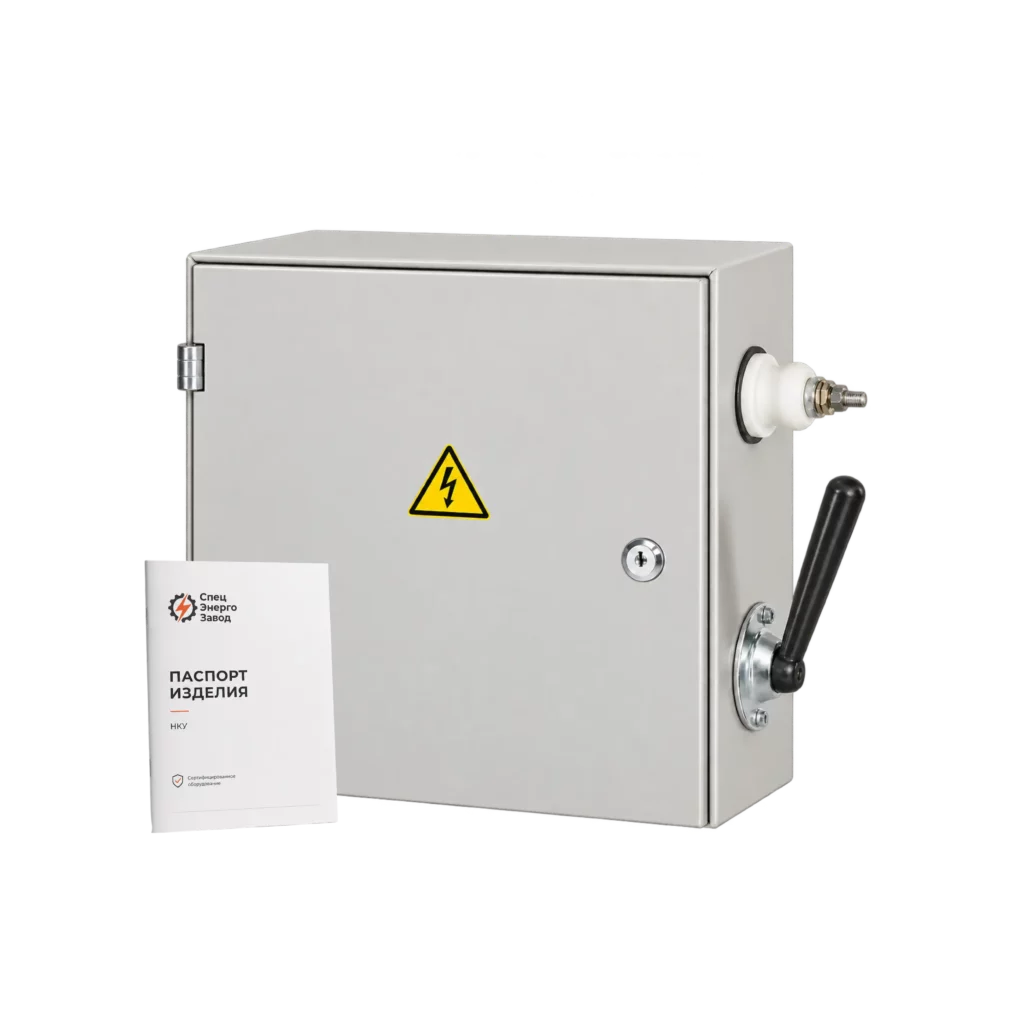

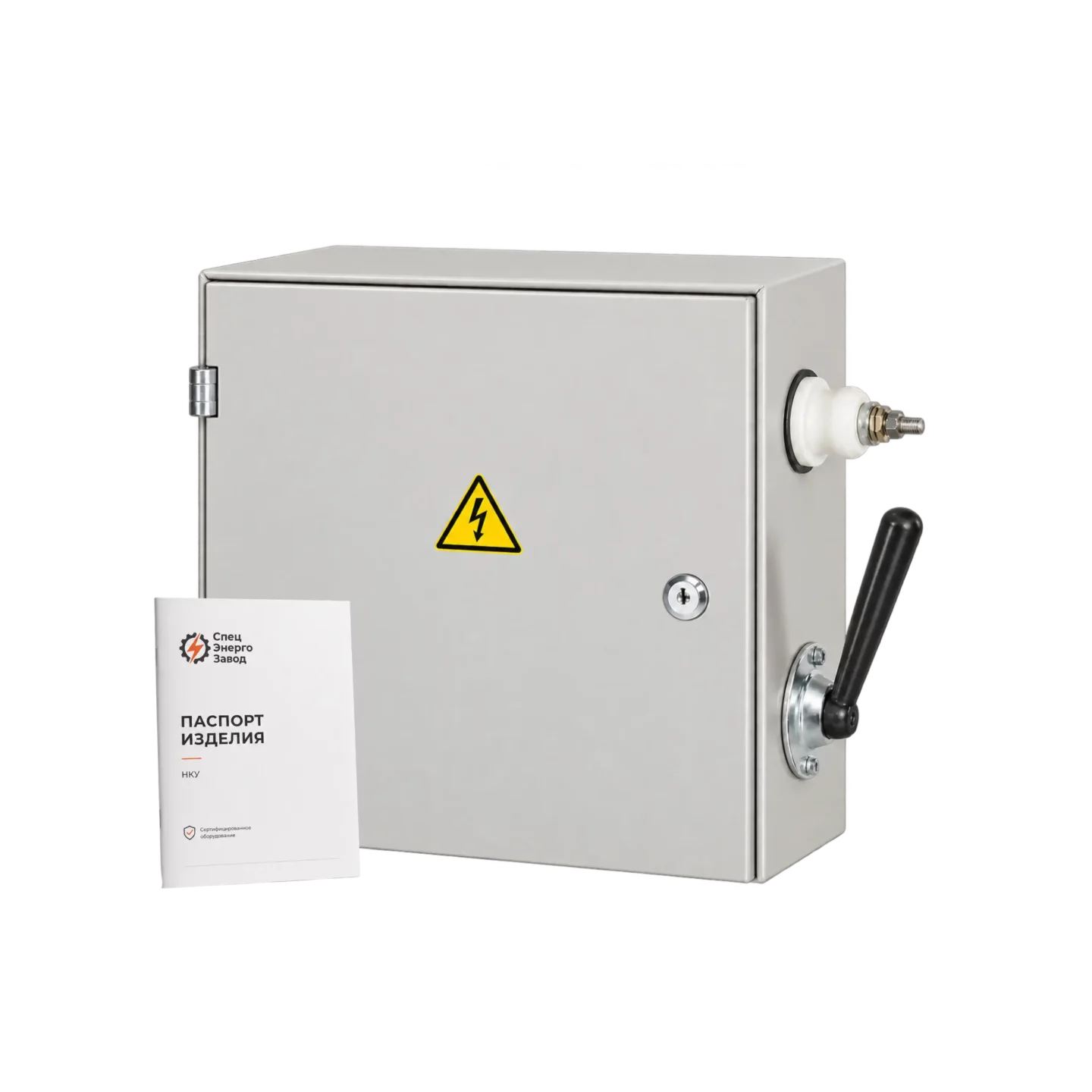

Производство и сборка в Ростове-на-Дону: ШОН — шкаф отбора напряжения
Шкаф ШОН формирует защищённые цепи отбора напряжения для измерения, защиты и автоматики.
В шкафу размещаются аппараты защиты, клеммные ряды, контроль цепей и элементы испытательного подключения.
Изготавливаем ШОН по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ШОН
Число цепей, секций и источников определяется схемой подстанции. Маркировка полностью увязывается с проектными обозначениями.Функции и состав
- приём цепей напряжения
- защита отходящих измерительных цепей
- распределение по устройствам защиты и учёта
- контроль состояния автоматов
- испытательное подключение по заданию
Варианты исполнения
- на одну или несколько секций
- с контролем автоматов
- с испытательными блоками
- с резервными цепями
- с обогревом и освещением
Основные характеристики
Производство и контроль
Вторичные цепи выполняем по принципиальным и монтажным схемам. Контролируем маркировку жил и клемм, доступность испытательных цепей, разделение цепей по назначению, работу обогрева и освещения шкафа, а также соответствие компоновки принятой документации. Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.Как формируется исполнение
Шкафы вторичных цепей компонуем по принципиальным и монтажным схемам. Определяющими являются количество цепей, типы клемм и испытательных блоков, требования к разделению сигналов, кабельным вводам, маркировке и климатическому исполнению. ШОН организует защищённый отбор напряжения для измерения, автоматики и учёта. Выходные цепи группируем по назначению, а аппараты и испытательные элементы размещаем в порядке, соответствующем схеме.- источник и класс напряжения
- число выходных цепей
- защитные аппараты
- испытательные блоки и клеммы
- контроль цепей
- сигналы положения аппаратов
Что проверяем перед поставкой
Контроль выполняется по цепям: проверяем установку и обозначение каждого элемента, непрерывность соединений, соответствие клеммных рядов кабельному журналу и доступность измерений. Резервные клеммы сохраняются и маркируются по документации.- порядок и нумерация клеммных рядов
- разделение измерительных и управляющих цепей
- испытательные и разъёмные элементы
- заземление экранов и корпуса по заданию
- кабельные вводы и запас для подключения
Линейка оборудования
Типы и исполнения шкафов
ШЗН — шкаф зажимов напряженияПодключение и коммутация цепей напряжения в составе подстанционного оборудования.
ШЗВ — шкаф промежуточных зажимовПромежуточное соединение и упорядоченное размещение клеммных цепей.
ШОВ — шкаф обогрева выключателейУправление обогревом выключателей по согласованной схеме объекта.
ШОН — шкаф отбора напряженияОтбор и передача цепей напряжения для измерения, защиты и автоматики.
Шкаф шинной сборкиРазмещение шинной сборки и присоединений в металлическом шкафу.
Что требуется для расчёта
Для ШОН требуются схемы отбора напряжения и распределения вторичных цепей.- принципиальные схемы
- количество секций и источников
- перечень отходящих цепей
- аппараты защиты
- контрольные и испытательные элементы
- таблицы зажимов и кабелей
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ШОН?
Нужны схемы отбора напряжения, число секций, перечень цепей, аппараты защиты, контрольные сигналы и таблицы зажимов.
Можно ли изменить размеры и компоновку ШОН?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ШОН?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ШОН?
Проверяем маркировку и прозвонку цепей, аппараты защиты, контроль состояний, испытательные элементы и соответствие таблицам зажимов.
Можно ли заказать доставку ШОН по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
