Производство и сборка в Ростове-на-Дону: Шкаф шинной сборки
Шкаф шинной сборки соединяет силовые присоединения и распределяет ток между вводами, секциями или отходящими линиями.
Шины и опорная система рассчитываются по рабочему току, току короткого замыкания и допустимому нагреву.
Изготавливаем шкаф шинной сборки по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение шкаф шинной сборки
Расположение шин, изоляторов и точек подключения согласуется с кабельными трассами и соседним оборудованием. Токоведущие части отделяются от зон обслуживания.Функции и состав
- соединение силовых присоединений
- распределение тока по выводам
- секционирование шин по заданию
- механическая защита токоведущих частей
- доступ для контроля соединений
Варианты исполнения
- медные или алюминиевые шины по расчёту
- одна или несколько секций
- ввод сверху или снизу
- кабельные или шинные подключения
- нестандартный корпус под трассу
Основные характеристики
Производство и контроль
Компоновку силовой части проверяем по рабочим токам, расчётному току короткого замыкания, способу прокладки проводников и условиям обслуживания. До передачи в поставку контролируем монтаж аппаратов, шинные и кабельные соединения, маркировку, механические блокировки и соответствие сборки согласованным документам. Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.Как формируется исполнение
Конфигурацию силового оборудования определяем по расчётным токам, ожидаемому току короткого замыкания, требуемой селективности и способу подключения кабелей. Эти данные влияют на выбор аппаратов, сечение шин, внутреннее секционирование, отвод тепла и размеры корпуса. Шинную трассу строим по фактическим токам и геометрии подключений. Учитываем электродинамические усилия, нагрев, доступ к болтовым соединениям и возможность установки защитных экранов.- номинальный ток шинной системы
- материал и сечение шин
- число вводов и ответвлений
- расчётный ток короткого замыкания
- опорные изоляторы и межфазные расстояния
- места подключения внешних шин или кабелей
Что проверяем перед поставкой
До отгрузки сверяем аппаратуру и маркировку с согласованной схемой, проверяем механическую сборку, доступные контактные соединения, защитные цепи, блокировки и работу коммутационных аппаратов. Для многосекционных изделий отдельно контролируем стыковку секций и последовательность шинных связей.- соответствие однолинейной схеме и спецификации
- маркировка аппаратов, проводников и клемм
- защитные проводники и соединение корпуса
- доступность подключения и обслуживания
- комплектность эксплуатационных документов
Линейка оборудования
Типы и исполнения шкафов

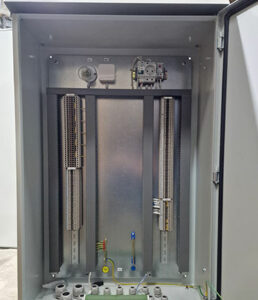

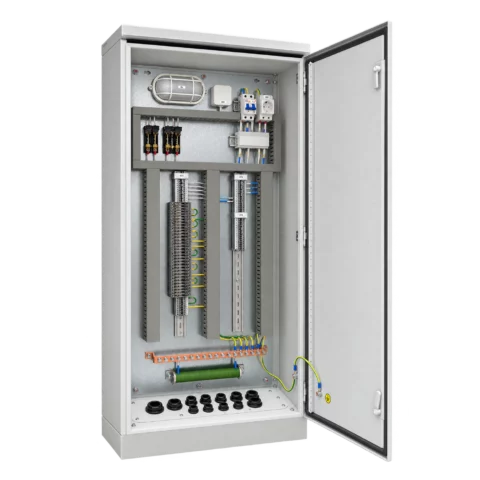

ШЗН — шкаф зажимов напряженияПодключение и коммутация цепей напряжения в составе подстанционного оборудования.
ШЗВ — шкаф промежуточных зажимовПромежуточное соединение и упорядоченное размещение клеммных цепей.

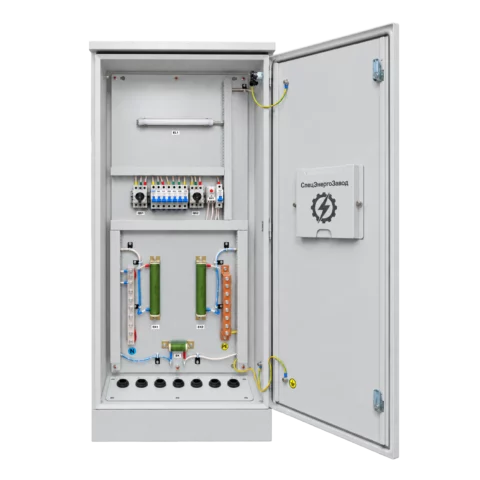

ШОВ — шкаф обогрева выключателейУправление обогревом выключателей по согласованной схеме объекта.

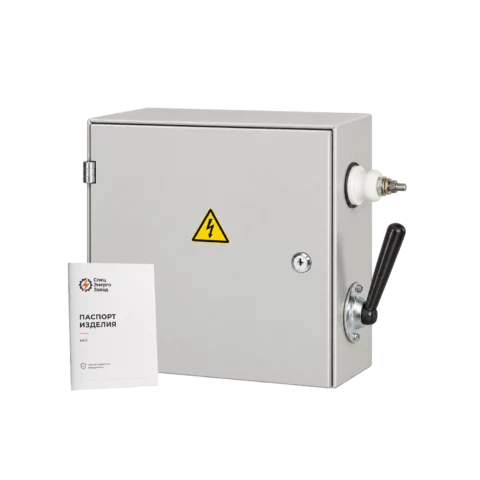

ШОН — шкаф отбора напряженияОтбор и передача цепей напряжения для измерения, защиты и автоматики.
Шкаф шинной сборкиРазмещение шинной сборки и присоединений в металлическом шкафу.
Что требуется для расчёта
Для шинной сборки требуются расчётные токи и точная геометрия подключений.- рабочий ток
- расчётный ток короткого замыкания
- количество и расположение присоединений
- материал шин
- размеры и типы наконечников
- габариты места установки
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта шкаф шинной сборки?
Нужны рабочий ток и ток короткого замыкания, число присоединений, материал шин, типы подключений, расстояния до соседнего оборудования и габариты.
Можно ли изменить размеры и компоновку шкаф шинной сборки?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для шкаф шинной сборки?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит шкаф шинной сборки?
Проверяем размеры и крепление шин, соединения, расстояния, маркировку, механическую защиту и соответствие геометрии подключения.
Можно ли заказать доставку шкаф шинной сборки по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
Заявка
Рассчитать изделие
Укажите тип оборудования, исполнение и количество. Менеджер проверит комплектацию и рассчитает поставку.
