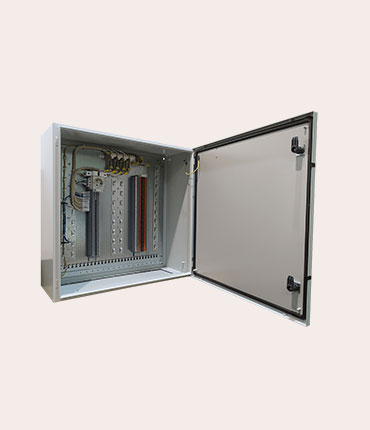

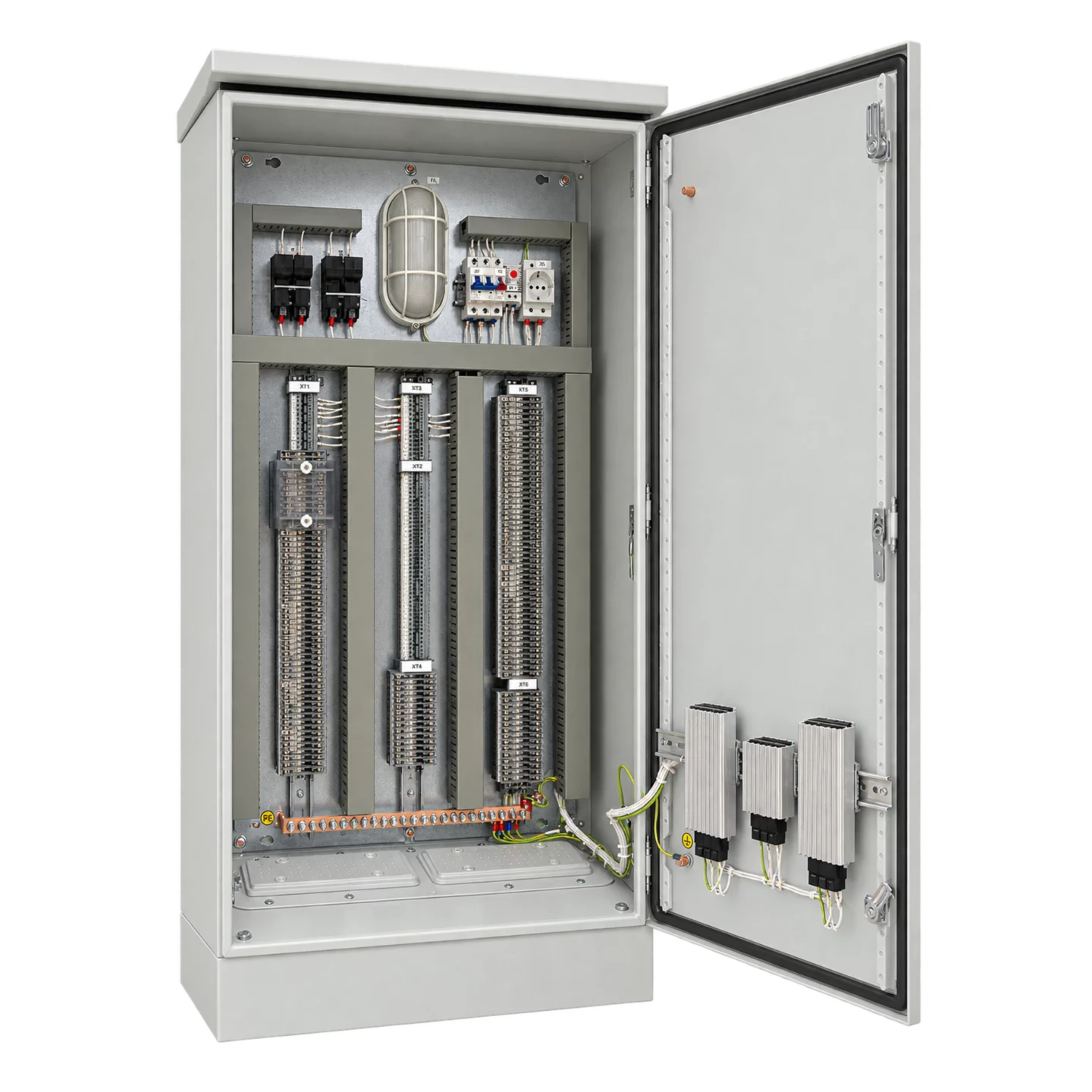

Производство и сборка в Ростове-на-Дону: ШЗВ — шкаф промежуточных зажимов
Шкаф ШЗВ обеспечивает организованное соединение и разветвление вторичных кабельных цепей.
Клеммные ряды формируются по таблицам зажимов и кабельному журналу с точной маркировкой каждой цепи.
Изготавливаем ШЗВ по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ШЗВ
Компоновка учитывает количество жил, типы клемм, перемычки, резерв и удобство измерений. При наружной установке предусматриваются обогрев и защита от конденсата по заданию.
Функции и состав
- соединение внешних и внутренних кабелей
- разветвление вторичных цепей
- индивидуальная маркировка жил и клемм
- размещение отключаемых и испытательных клемм
- резерв клемм для развития
Варианты исполнения
- разные типы клемм
- с испытательными и отключаемыми элементами
- с обогревом и освещением
- напольное или навесное исполнение
- внутренняя или наружная установка
Основные характеристики
Производство и контроль
Вторичные цепи выполняем по принципиальным и монтажным схемам. Контролируем маркировку жил и клемм, доступность испытательных цепей, разделение цепей по назначению, работу обогрева и освещения шкафа, а также соответствие компоновки принятой документации.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Шкафы вторичных цепей компонуем по принципиальным и монтажным схемам. Определяющими являются количество цепей, типы клемм и испытательных блоков, требования к разделению сигналов, кабельным вводам, маркировке и климатическому исполнению.
ШЗВ формирует организованную границу между полевыми кабелями и внутренними цепями. Клеммы группируем по назначению, оставляя читаемые обозначения, место для наконечников и возможность безопасного отключения отдельных цепей.
- количество и типы клемм
- схема перемычек и разветвлений
- сечения подключаемых проводников
- резерв клемм
- обогрев и освещение
- кабельные вводы и крепление кабелей
Что проверяем перед поставкой
Контроль выполняется по цепям: проверяем установку и обозначение каждого элемента, непрерывность соединений, соответствие клеммных рядов кабельному журналу и доступность измерений. Резервные клеммы сохраняются и маркируются по документации.
- порядок и нумерация клеммных рядов
- разделение измерительных и управляющих цепей
- испытательные и разъёмные элементы
- заземление экранов и корпуса по заданию
- кабельные вводы и запас для подключения
Линейка оборудования
Типы и исполнения шкафов
ШЗН — шкаф зажимов напряженияПодключение и коммутация цепей напряжения в составе подстанционного оборудования.
ШЗВ — шкаф промежуточных зажимовПромежуточное соединение и упорядоченное размещение клеммных цепей.
ШОВ — шкаф обогрева выключателейУправление обогревом выключателей по согласованной схеме объекта.
ШОН — шкаф отбора напряженияОтбор и передача цепей напряжения для измерения, защиты и автоматики.
Шкаф шинной сборкиРазмещение шинной сборки и присоединений в металлическом шкафу.
Что требуется для расчёта
Главные исходные документы — таблица зажимов и кабельный журнал.
- таблицы зажимов
- кабельный журнал
- типы и сечения жил
- необходимые испытательные клеммы
- требуемый резерв
- условия установки и обогрева
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ШЗВ?
Пришлите таблицы зажимов и кабелей, типы и сечения жил, требования к отключаемым клеммам, резерву, обогреву и кабельным вводам.
Можно ли изменить размеры и компоновку ШЗВ?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ШЗВ?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ШЗВ?
Проверяем маркировку и прозвонку соединений, перемычки, соответствие таблицам зажимов, крепление кабелей и работу вспомогательных цепей.
Можно ли заказать доставку ШЗВ по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
Заявка
Рассчитать изделие
Укажите тип оборудования, исполнение и количество. Менеджер проверит комплектацию и рассчитает поставку.
