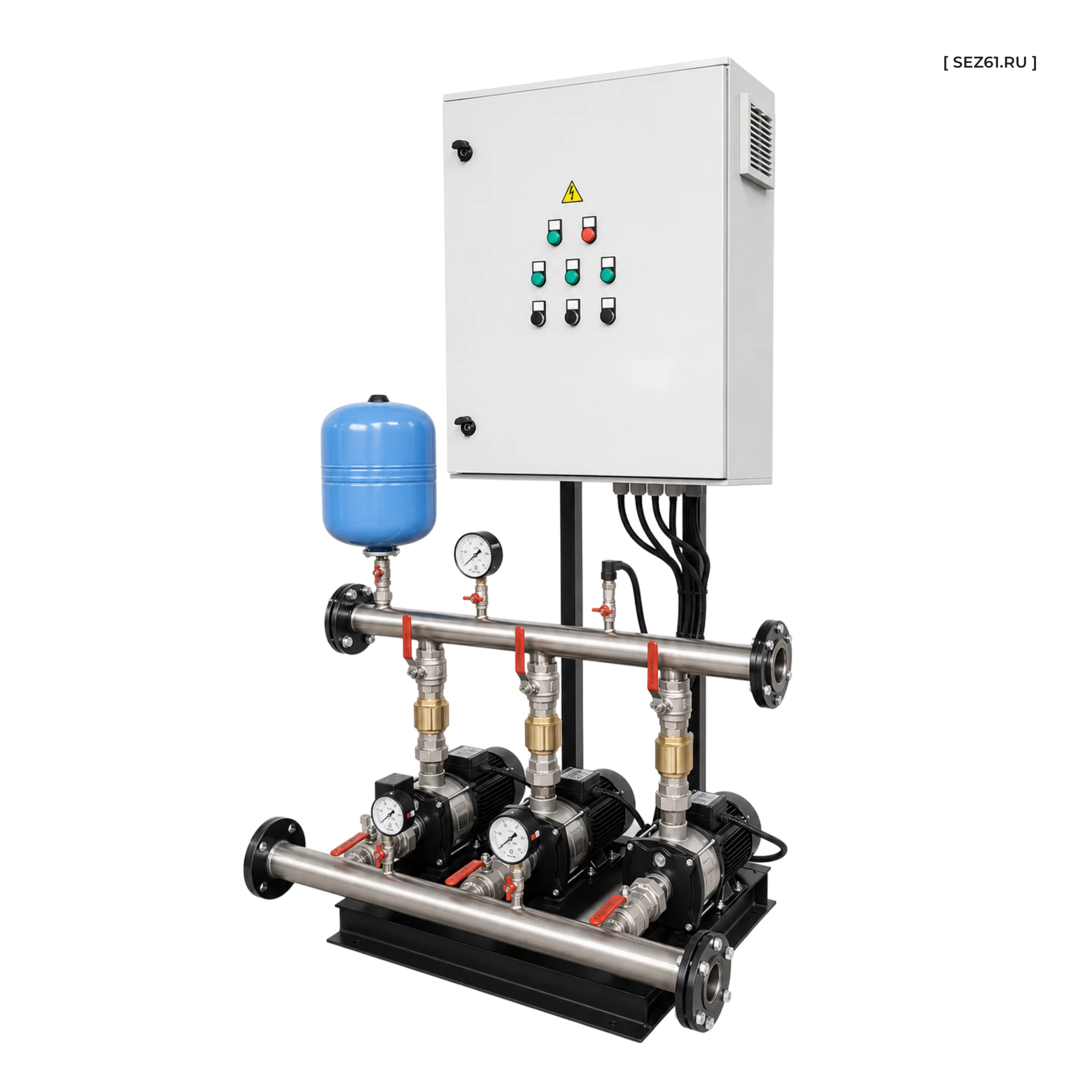

Почему выходит из строя щит управления насосами
Инженерный разбор отказов щитов управления насосами. Как связать симптом с причиной и что проверить до заказа нового ЩУН.
Щит управления насосами редко выходит из строя внезапно. Отказ обычно начинается с ошибки, которую не заметили при проектировании. Через несколько месяцев она проявляется перегревом или нестабильным пуском. На ответственных объектах первым заметным последствием становится потеря резерва.
Надёжный ЩУН проектируют под конкретный двигатель и реальный режим работы. Схема должна понимать, запустился ли насос. Корпус должен сохранять рабочие условия для аппаратуры. Защита должна отключать повреждённую цепь без ложных срабатываний.
Откуда начинается отказ
Ниже показаны узлы, от которых чаще зависит надёжность щита. Каждый блок отвечает за отдельную часть работы оборудования.
Силовой аппарат нагревается
Контактор работает в тяжёлом режиме. Температура растёт ещё быстрее, когда клемма затянута неправильно или внутри корпуса плохо отводится тепло.
В корпусе меняется климат
Влажный воздух попадает внутрь щита. После охлаждения на металле и аппаратуре появляется конденсат.
Схема не видит состояние насоса
Команда на пуск проходит, но система не получает достоверного подтверждения работы. Резерв включается поздно или не включается совсем.
Как связать симптом с причиной
Одинаковый симптом не всегда указывает на один аппарат. Сначала нужно измерить режим работы. Только после этого имеет смысл менять компонент.
| Симптом | Что могло произойти | С чего начать проверку |
|---|---|---|
| Контактор гудит | Катушка получает неправильное напряжение. Возможен износ механизма. | Измерить напряжение на катушке во время пуска. Проверить маркировку аппарата. |
| Защита отключает насос при пуске | Уставка не соответствует реальному пуску. Двигатель может разгоняться слишком долго. | Записать пусковой ток. Сравнить время разгона с настройками защиты. |
| Резервный насос не запускается | Контроллер не получил сигнал аварии. Возможно, общий канал управления уже повреждён. | Проверить команду пуска. Затем проверить обратную связь от каждого насоса. |
| Внутри щита появилась влага | Температура корпуса опустилась ниже точки росы. Влажный воздух мог попасть через вводы. | Измерить температуру и влажность. Осмотреть уплотнения и кабельные вводы. |
| Греется силовая клемма | Переходное сопротивление выросло. Причиной может быть слабая затяжка или повреждение проводника. | Снять тепловизионную картину под нагрузкой. Проверить соединение по инструкции аппарата. |
Диагностика начинается с измерения. Замена аппарата без проверки режима часто оставляет настоящую причину внутри щита.
Контактор работает вне расчётного режима
Номинальный ток на корпусе контактора не показывает, как аппарат поведёт себя при пуске двигателя. Для насосного электродвигателя важна категория применения AC-3. При частых пусках ресурс контактов сокращается быстрее.
Перегрев часто начинается не в самом контакторе. Слабая затяжка клеммы повышает переходное сопротивление. Локальная температура растёт, а корпус щита удерживает выделяемое тепло.
Подбор аппарата нужно связывать с паспортом двигателя. После компоновки следует проверить тепловой режим. Приёмка должна включать измерение токов под рабочей нагрузкой.
Область применения контакторов и пускателей описана в IEC 60947-4-1.
Степень IP не защищает от внутреннего конденсата
IP-код описывает защиту оболочки при заданных испытаниях. Он не обещает сухой воздух внутри шкафа.
Конденсат появляется после охлаждения корпуса. Влажный воздух отдаёт влагу на холодной поверхности. Электронные компоненты начинают работать в среде, для которой они не были рассчитаны.
Решение зависит от места установки. Иногда нужен управляемый обогрев. В другом помещении важнее герметичный ввод. Бывает, что щит нужно перенести выше зоны возможного подтопления.
Область применения IP-кода описана в IEC 60529.
Команда на пуск не подтверждает работу насоса
Контактор может включиться, а насос не выйти на рабочий режим. Поэтому одного сигнала команды недостаточно.
Система должна получить подтверждение работы. Источником может быть ток двигателя. На другом объекте используют давление или расход. Выбор зависит от технологического процесса.
Если подтверждение не пришло вовремя, контроллер фиксирует аварию. После этого он запускает разрешённый резервный насос. Причина перехода должна остаться в журнале событий.
Как должна вести себя система резерва
Алгоритм нужно согласовать до сборки. Формулировка «предусмотреть АВР» не объясняет поведение насосной станции.
| Событие | Реакция щита | Подтверждение |
|---|---|---|
| Основной насос не вышел на режим | Щит прекращает попытку и запускает резервный насос. | Система видит ток двигателя или сигнал технологического датчика. |
| Параметр процесса не восстановился | Щит действует по заранее согласованному аварийному сценарию. | Датчик передаёт достоверное значение без обрыва линии. |
| Питание восстановилось | Двигатели запускаются без одновременного броска тока. | Контроллер учитывает задержку и готовность каждого насоса. |
| Датчик перестал отвечать | Система переходит в безопасный режим. | Контроллер распознаёт обрыв или выход сигнала за диапазон. |
Защита двигателя собрана по шаблону
Автомат защищает цепь от короткого замыкания. Тепловая защита реагирует на длительную перегрузку. Контроль фаз решает отдельную задачу.
Характеристику автоматического выключателя нельзя выбирать только по слову «насос». Нужно знать пусковой ток. Важно учитывать время разгона. Кабель также ограничивает допустимую уставку.
УЗО не подбирают по одной таблице мощности. Преобразователь частоты меняет форму тока утечки. Длинный моторный кабель увеличивает ёмкостную составляющую.
Тип устройства защитного отключения нужно сверять с документацией конкретного привода.
Щит не различает импульс и длительное отклонение напряжения
УЗИП ограничивает кратковременный импульс. Реле напряжения отключает питание при длительном отклонении.
Эти аппараты нельзя считать взаимозаменяемыми. У каждого из них своя задача.
Цепи управления особенно чувствительны к провалам питания. На ответственном объекте их можно отделить от силовой части. Такое решение позволяет контроллеру корректно завершить аварийный сценарий.
Хорошие аппараты не всегда работают как единая система
Автоматический выключатель может отключиться раньше теплового реле. Контактор может не выдержать ток повреждения до отключения защиты.
Поэтому силовые аппараты нужно проверять совместно. Производители публикуют таблицы координации для конкретных комбинаций.
Марка сама по себе не гарантирует результат. Важна подтверждённая совместимость выбранной схемы.
О неисправности узнают только после остановки насосной
Большинство отказов развивается постепенно. Сначала растёт температура соединения. Затем увеличивается ток двигателя. После этого появляются повторные пуски.
Щит может заметить изменение раньше оператора. Для этого система должна сохранять события и передавать аварийный сигнал.
Диагностика не заменяет обслуживание. Она помогает провести его до остановки объекта.
Что должно быть понятно до заказа
Готовое техническое задание полезно, но не обязательно. Для начала достаточно описать задачу и условия объекта.
Известен двигатель
Нужны данные с шильдика и понимание реального режима работы насоса.
Понятна задача автоматики
Нужно объяснить, когда насос должен запускаться и как система должна реагировать на отказ.
Известно место установки
Важно понимать температуру помещения и риск появления влаги внутри корпуса.
Короткие ответы на частые вопросы
Можно ли рассчитать ЩУН без готового технического задания?
Да. Опишите насосную установку и задачу автоматики своими словами. Менеджер уточнит недостающие данные. При необходимости специалисты помогут подготовить исходные решения для проекта.
Можно ли использовать готовое ВРУ вместо ЩУН?
Нет. ВРУ распределяет питание. ЩУН управляет технологическим процессом и контролирует состояние насосов.
Нужен ли ПЛК для одного насоса?
Не всегда. Простую задачу можно решить на релейной логике. ПЛК становится полезен, когда требуется сложный алгоритм или удалённая диагностика.
Всегда ли нужен преобразователь частоты?
Нет. Он нужен, когда производительность насоса должна меняться. Для обычного режима пуска и остановки может быть достаточно контакторной схемы.
Что прислать для предварительного расчёта?
Можно начать с фотографии шильдика двигателя и краткого описания работы насосной. Если этих данных нет, менеджер поможет понять, что нужно уточнить на объекте.
