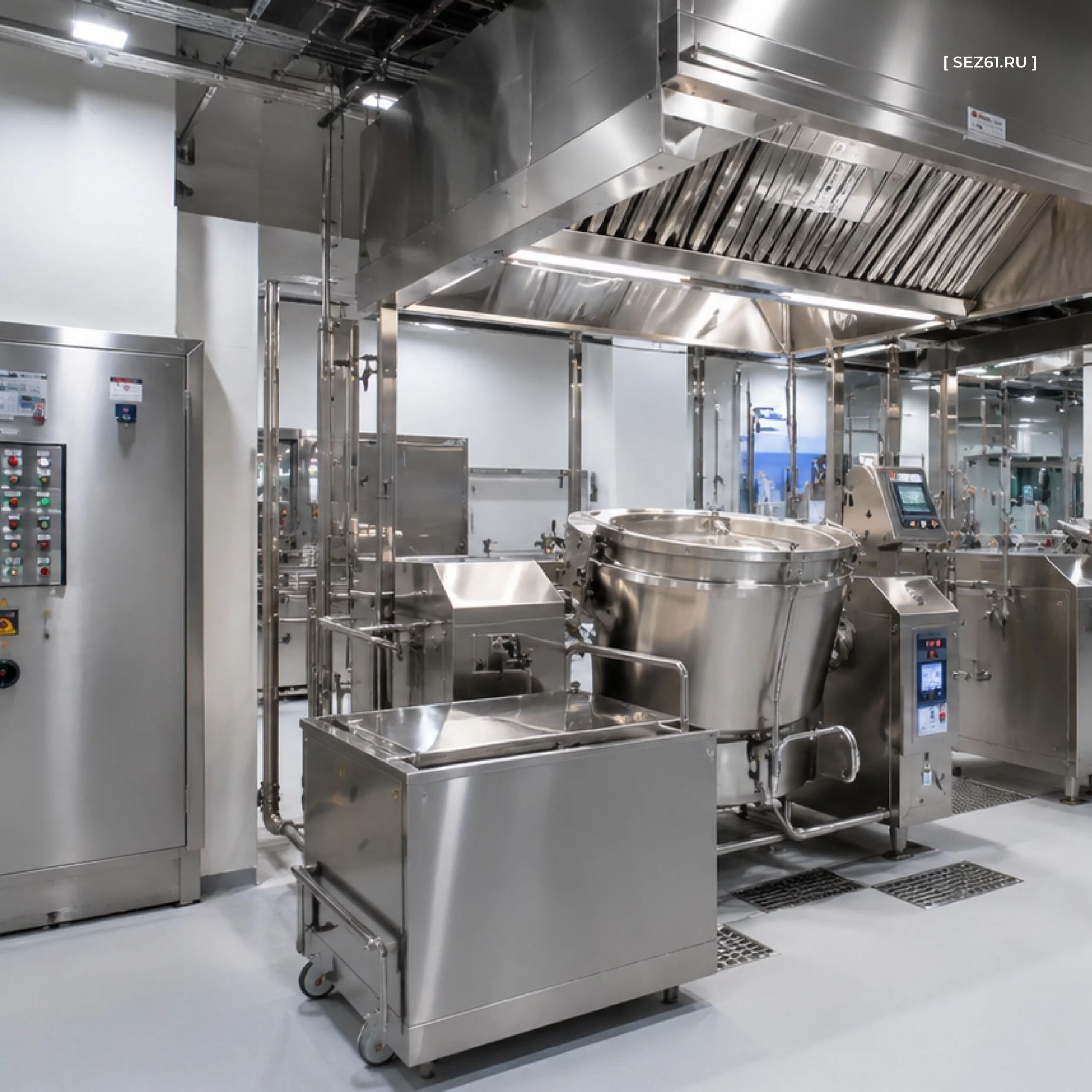

НКУ для пищевой промышленности. Как выбрать исполнение для зоны мойки
Инженерный разбор НКУ для пищевого производства. Показываем, как санитарная мойка влияет на корпус и внутренний климат щита.
Пищевой цех предъявляет к НКУ больше требований, чем обычное производственное помещение. Корпус регулярно контактирует с водой. Моющий раствор воздействует на поверхность и уплотнение. После остановки линии внутри шкафа может появляться конденсат. Поэтому материал нельзя выбирать отдельно от конструкции и места установки.
Нержавеющая сталь сама по себе не делает щит пригодным для пищевого производства. Нужно подтвердить степень защиты для реального способа мойки. Поверхность должна легко очищаться. Вода не должна задерживаться на корпусе. Уплотнение должно сохранять свойства после контакта с применяемой химией.
Что меняет санитарная мойка
Обычная производственная оболочка рассчитана на умеренную среду. В пищевом цехе воздействие повторяется регулярно. Поэтому слабое место проявляется быстрее.
Струя воздействует на уплотнение
Вода давит на стык двери. Изношенное уплотнение пропускает влагу внутрь корпуса.
Степень защиты подтверждают для выбранной оболочки в собранном виде.
Моющая химия старит материалы
Раствор контактирует не только с металлом. Он также воздействует на уплотнение и кабельный ввод.
Совместимость материалов проверяют по составу средства, которое применяет предприятие.
После мойки меняется температура
Охлаждение корпуса создаёт условия для выпадения влаги внутри шкафа.
Внутренний климат рассчитывают отдельно от защиты наружной оболочки.
Нержавеющая сталь не делает корпус гигиеничным автоматически
AISI 304 подходит для многих пищевых участков. Она хорошо сопротивляется обычной влажной среде. Однако марка стали не решает вопрос очистки поверхности.
На корпусе не должна задерживаться вода. Наружная геометрия должна позволять мойщику видеть загрязнение. Стык двери не должен превращаться в полость для остатков продукта.
Именно поэтому гигиеничное исполнение отличается от обычного шкафа из нержавеющей стали. Производители таких оболочек применяют наклонные поверхности. Они также уменьшают количество наружных выступов.
Типовые исполнения можно использовать только как отправную точку. В разделе готовых НКУ показаны базовые решения. Окончательная конструкция должна учитывать конкретный участок.
Когда выбирать AISI 304 или AISI 316
Выбор марки зависит от среды на участке. Название отрасли само по себе не определяет материал.
| Условие | Рабочее решение | Что нужно подтвердить |
|---|---|---|
| Обычная влажная мойка без выраженной хлоридной нагрузки | AISI 304 часто становится достаточной основой корпуса. | Проверяют состав средства и режим санитарной обработки. |
| Среда содержит хлориды | AISI 316 рассматривают как более стойкое исполнение. | Проверяют концентрацию и температуру контакта. |
| Корпус находится вне зоны прямой мойки | Материал определяют по фактической влажности и риску коррозии. | Проверяют, попадает ли на шкаф аэрозоль после санитарной обработки. |
| На поверхности возможен длительный остаток раствора | Требование к стали усиливают. Конструкцию делают самоосушаемой. | Проверяют направление стока после мойки. |
AISI 316L содержит молибден. Это повышает стойкость в средах с хлоридами. Конкретную марку всё равно выбирают по условиям эксплуатации.
Степень IP выбирают по реальному способу мойки
IP-код описывает результат стандартного испытания оболочки. Он не подтверждает стойкость к моющей химии. Он также не разрешает применять любой аппарат высокого давления.
При прямой мойке нужно знать характер струи. Важна дистанция до корпуса. Значение имеет температура воды.
Для интенсивной санитарной обработки применяют оболочки с подтверждённой защитой от сильной струи. Для горячей мойки существуют исполнения с испытанием IPX9.
Классификацию степеней защиты задаёт IEC 60529.
Как зона установки влияет на оболочку
Решение принимают по фактическому воздействию на конкретный шкаф.
| Расположение | Главный риск | Что указать в проекте |
|---|---|---|
| Сухой участок без прямой мойки | На корпус попадает только влажный воздух. | Указать влажность помещения и температуру воздуха. |
| Влажный участок рядом с мойкой | На шкаф попадает водяной аэрозоль. | Указать направление струи и частоту обработки. |
| Зона прямой санитарной обработки | Струя действует на дверь и вводы. | Указать режим мойки и температуру воды. |
| Холодильная зона | После открытия помещения возникает конденсат. | Указать рабочую температуру и режим оттаивания. |
Запись IP на шильдике относится к испытанной конструкции. Самостоятельная замена ввода может изменить фактическую защиту.
Что отличает гигиеничную конструкцию
Удобство санитарной обработки зависит от геометрии оболочки. Этот вопрос нельзя решить одной маркой стали.
Вода уходит с поверхности
Наклонная крыша сокращает время, в течение которого раствор остаётся на корпусе.
Наружные выступы сокращены
Гладкая внешняя сторона упрощает осмотр после мойки.
Стык двери легко контролировать
Уплотнение остаётся доступным для проверки. Загрязнение не скрывается в глубокой полости.
Уплотнение должно выдерживать применяемую химию
Одинаковая степень защиты может быть заявлена у шкафов с разными материалами уплотнения. После контакта с неподходящим раствором эластомер может потерять форму.
Производителю нужно сообщить название моющего средства. Желательно передать рабочую концентрацию. Температуру раствора тоже нужно уточнить.
Такой подход надёжнее универсального требования «поставить пищевой уплотнитель». Совместимость всегда относится к конкретной среде.
Герметичный корпус требует теплового расчёта
Закрытая оболочка ограничивает естественный обмен воздухом. Аппараты продолжают выделять тепло. Температура внутри шкафа может стать выше допустимой для электроники.
Обычная решётка не всегда подходит для зоны мойки. Она создаёт новый путь для воды.
Сначала рассчитывают тепловыделение. Затем выбирают способ отвода тепла. Для некоторых проектов подходит теплообменник с разделёнными контурами.
Конденсат появляется даже без протечки
После мойки металл быстро охлаждается. Воздух внутри шкафа сохраняет влагу. Когда температура поверхности проходит точку росы, вода выпадает на внутренних элементах.
Высокая степень IP не устраняет этот механизм. Оболочка может оставаться полностью исправной.
Решение зависит от режима цеха. Иногда помогает управляемый обогрев. В другом проекте требуется изменение места установки.
Как связать условие цеха с решением
Таблица помогает подготовить исходные данные. Она не заменяет проверку конкретного проекта.
| Наблюдение | Что оно меняет | Как реагировать в проекте |
|---|---|---|
| На шкаф направляют струю | Возрастает нагрузка на дверь и вводы. | Выбирают оболочку с подтверждённым испытанием для такого режима. |
| После мойки вода остаётся сверху | Раствор дольше воздействует на металл. | Меняют геометрию крыши или расположение шкафа. |
| Внутри установлен преобразователь частоты | Тепловая нагрузка на герметичный корпус растёт. | Проводят тепловой расчёт до согласования размеров. |
| Цех охлаждается после смены | Возникает риск точки росы внутри шкафа. | Проверяют необходимость обогрева или изменения места установки. |
| Применяется средство с хлоридами | Требования к коррозионной стойкости возрастают. | Проверяют AISI 316 и совместимость уплотнения. |
Решение должно учитывать весь срок эксплуатации. Разовая успешная мойка не подтверждает долговечность материалов.
Какие требования учитывать в проекте
Набор применимых техрегламентов зависит от статуса изделия в проекте. Для низковольтного оборудования действует ТР ТС 004/2011.
Требования к электромагнитной совместимости задаёт ТР ТС 020/2011.
Если щит поставляется как часть машины, проектировщик дополнительно проверяет применимость ТР ТС 010/2011.
Методические рекомендации МР 3.5.0353-24 описывают организацию санитарной обработки на предприятиях пищевой промышленности.
Что достаточно сообщить для расчёта
Готовое техническое задание не обязательно. Начать можно с короткого описания участка.
Где находится щит
Опишите, попадает ли на корпус вода во время санитарной обработки.
Как проходит мойка
Сообщите, направляют ли струю прямо на дверь шкафа.
Что установлено внутри
Достаточно назвать назначение щита. Остальные данные менеджер поможет уточнить.
Короткие ответы на частые вопросы
Всегда ли пищевому производству нужен корпус AISI 316?
Нет. AISI 304 подходит для многих влажных участков. AISI 316 рассматривают при более агрессивной среде.
Можно ли мыть шкаф аппаратом высокого давления?
Только если оболочка испытана для такого воздействия. Записи IP65 недостаточно для любого режима мойки.
Почему нержавеющий шкаф всё равно ржавеет?
Причиной может стать загрязнение поверхности обычной сталью. Коррозия также возникает после длительного контакта с неподходящей химией.
Нужна ли вентиляция в герметичном НКУ?
Решение принимают после теплового расчёта. Обычная решётка может снизить фактическую защиту оболочки.
Можно ли начать расчёт без готового ТЗ?
Да. Опишите место установки своими словами. Менеджер уточнит условия мойки и поможет подготовить решение для проекта.
