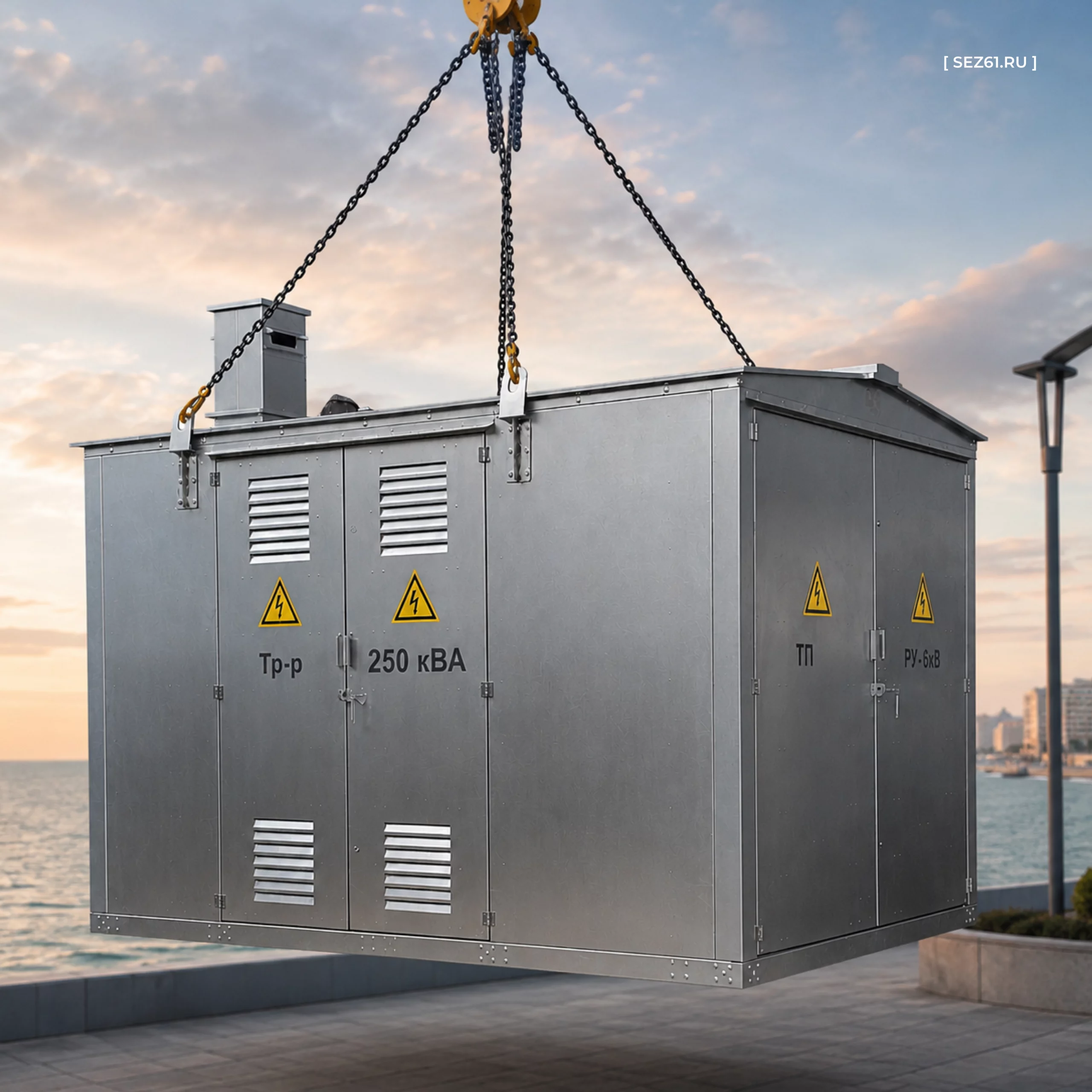

КТП в оцинкованном корпусе для побережья и горной местности
Какие узлы КТП разрушаются у моря, почему одной оцинковки недостаточно и что меняется при установке выше 1000 метров.
Условия у моря и в горах меняют не внешний вид КТП, а требования к корпусу, вентиляции, изоляции, фундаменту и обслуживанию. Ниже — конкретные узлы, которые нужно проверить до заказа подстанции.
В техническом задании недостаточно написать «КТП в оцинкованном корпусе». Нужно отдельно зафиксировать материал панелей, рамы и основания, защиту резаных кромок и сварных зон, наружный крепёж, дверные уплотнения, вентиляцию, антиконденсатный обогрев и высоту установки. Для площадок выше 1000 м дополнительно проверяют уровень изоляции средневольтного оборудования.
Что именно делает морской воздух опасным для КТП
Соль не просто оседает на корпусе. Солевые отложения удерживают влагу и увеличивают продолжительность увлажнения поверхности. Поэтому коррозия ускоряется в местах, которые плохо промываются дождём и медленно высыхают: в нахлёстах, под крепежом, около петель, на нижних кромках дверей, внутри вентиляционных решёток и на границе корпуса с основанием.
Наибольший риск создаёт сочетание трёх факторов: повреждённого покрытия, застоя влаги и контакта разных металлов. Например, оцинкованная панель не защищает обычный окрашенный крепёж или необработанную кромку отверстия.
При выборе типового исполнения КТП эти требования нужно проверять по спецификации, а не по одной фразе в названии изделия.
Что проверять по каждому узлу
Формулировка «коррозионностойкое исполнение» слишком общая. В спецификации должны быть проверяемые требования.
| Узел | Типичная причина повреждения | Что зафиксировать в проекте или ТЗ |
|---|---|---|
| Панели корпуса | Повреждение защитного слоя при гибке, резке и монтаже | Материал листа, тип и толщина покрытия, порядок восстановления повреждений |
| Рама и основание | Контакт с водой, грязью и реагентами у уровня площадки | Материал несущих деталей, защита сварных зон, высота цоколя, отвод воды |
| Петли, замки и крепёж | Локальная коррозия, заедание, контакт разнородных металлов | Материал фурнитуры, покрытие, совместимость с панелями, возможность замены |
| Дверной притвор | Ветровой дождь, старение уплотнения, застой воды на пороге | Материал уплотнителя, схема прижима, капельник, дренаж и ограничитель открывания |
| Вентиляция | Попадание аэрозоля и осадков либо недостаточное охлаждение | Лабиринтная защита, направление жалюзи, расчёт воздухообмена, доступ для очистки |
| Кабельные вводы | Подсос влажного воздуха и воды из кабельного сооружения | Тип вводных пластин и уплотнений, дренаж, восстановление герметичности после монтажа |
«Оцинкованная КТП может означать разные конструкции
Есть принципиальная разница между корпусом из листа с непрерывным цинковым покрытием и горячим цинкованием уже изготовленной детали. В первом случае лист оцинкован до резки и гибки; после изготовления остаются резаные кромки и отверстия, которые требуют предусмотренного способа защиты. Во втором случае готовую стальную деталь погружают в расплав цинка, но конструкция должна быть изначально пригодна для такого процесса.
ISO 1461:2022 устанавливает общие свойства и методы испытаний горячих цинковых покрытий на изготовленных стальных изделиях. ISO 14713-2:2019 рассматривает конструктивные требования к деталям, предназначенным для горячего цинкования.
Для КТП важно не выбирать один термин, а получить перечень: из чего выполнены панели, каркас, основание, кровля, крепёж и фурнитура; какие зоны окрашиваются после изготовления; как контролируется толщина и целостность покрытия.
Почему высокая степень IP не устраняет конденсат
Степень IP характеризует защиту оболочки от доступа, твёрдых частиц и воды при заданных испытаниях. Она не гарантирует, что внутри корпуса не появится влага. Если тёплый влажный воздух находится внутри КТП, а металлические стенки быстро остывают, температура поверхности может опуститься ниже точки росы — тогда вода выпадет на стенках, шинах и аппаратах без какой-либо протечки.
Защита строится из нескольких мер: антиконденсатного обогрева, управления по термостату или гигростату, рассчитанного воздухообмена, герметичных кабельных вводов и исключения холодных мостиков в критичных местах. Просто закрыть вентиляционные отверстия нельзя: это может ухудшить охлаждение трансформатора и распределительных устройств.
Чем отличаются требования к КТП для побережья и гор
| Фактор | Побережье | Горная местность |
|---|---|---|
| Основная внешняя нагрузка | Солевые аэрозоли, высокая влажность, ветровой дождь | Снег, обледенение, сильный ветер, перепады температуры |
| Корпус | Повышенное внимание к кромкам, крепежу, фурнитуре и очистке соли | Прочность кровли, дверей, анкеров и основания с учётом снеговой и ветровой нагрузки |
| Вентиляция | Лабиринтная защита от аэрозоля и доступ для промывки/очистки | Защита решёток от снега и обледенения при сохранении охлаждения |
| Электрооборудование | Контроль загрязнения изоляции и состояния наружных элементов | Проверка уровня изоляции и теплового режима при высоте более 1000 м |
| Эксплуатация | Регулярная очистка солевых отложений и осмотр повреждений покрытия | Запас по автономности, удалённая сигнализация и доступ зимой |
Выше 1000 метров
С ростом высоты уменьшается плотность воздуха. Для воздушной изоляции это означает снижение электрической прочности, поэтому стандартные уровни изоляции нельзя переносить на высокогорную площадку без проверки. В IEC 62271-1:2017+A1:2021 предусмотрены поправочные коэффициенты для высот свыше 1000 м.
На практике производителю КТП передают точную отметку площадки, а затем подтверждают допустимость КРУ, выключателей, разъединителей, изоляторов и трансформатора. Для части оборудования потребуется повышенный уровень изоляции или специальное исполнение. Тепловой режим также проверяют по данным конкретного изготовителя: разреженный воздух хуже отводит тепло, но величина допустимой нагрузки зависит от конструкции аппарата.
Общие требования к заводским комплектным подстанциям устанавливает IEC 62271-202:2022.
Корпус не определяет схему и тип трансформатора
Оцинкование решает задачу защиты оболочки. Остальные решения принимаются по нагрузке, категории надёжности, пожарным требованиям и условиям эксплуатации.
| Решение | Что определяет выбор | Что проверить для сложной площадки |
|---|---|---|
| Один или два трансформатора | Категория надёжности, график нагрузки, допустимый перерыв питания | Режим резервирования, секционирование, АВР и работа при выводе одного трансформатора |
| Масляный или сухой трансформатор | Пожарная безопасность, размещение, потери, шум, обслуживание | Температурный диапазон, высота установки и допустимая нагрузка |
| Естественная или принудительная вентиляция | Суммарные тепловыделения и расчётная температура | Защита от соли/снега, автоматика вентиляторов, резервирование и обслуживание фильтров |
| Телемеханика | Удалённость объекта и требования диспетчеризации | Положение аппаратов, температура, аварии, открытие дверей, состояние обогрева и вентиляции |
Какие исходные данные нужны производителю
| Исходные данные | Почему они важны | Что должно появиться в предложении |
|---|---|---|
| Координаты и высота площадки | Определяют климат, высотные поправки и логистику | Подтверждение применимости оборудования и исполнения корпуса |
| Расстояние до моря и открытость ветру | Влияют на интенсивность солевого аэрозоля и ветрового дождя | Система покрытия, материал крепежа, конструкция вентиляции |
| Температура, влажность, снеговой и ветровой районы | Нужны для теплового и прочностного расчёта | Кровля, основание, обогрев, вентиляция и анкеровка |
| Однолинейная схема и расчётные токи | Определяют состав РУВН, трансформаторов и РУНН | Спецификация аппаратов, токи шин, защиты и блокировки |
| Категория надёжности | Определяет резервирование и допустимые режимы | Количество трансформаторов, секции шин, АВР |
| Кабельные сооружения и отметка установки | Влияют на вводы, герметизацию, дренаж и доступ | Чертёж основания, вводные пластины, схема прокладки кабелей |
| Требования к диспетчеризации | Определяют датчики, интерфейсы и перечень сигналов | Таблица сигналов и схема связи с верхним уровнем |
| Требования к покрытиям и цвету | Исключают неопределённость между панелями и остальными деталями | Перечень материалов, система покрытия и контрольные параметры |
Вопросы перед согласованием КТП
Все ли элементы действительно защищены?
Отдельно перечислены панели, каркас, основание, кровля, крепёж, петли и замки.
Как восстанавливается покрытие?
В документации указан способ обработки реза, отверстий и монтажных повреждений.
Есть ли расчёт против конденсата?
Определены обогрев, управление, вентиляция и герметизация вводов.
Подтверждено ли оборудование для отметки площадки?
Производители КРУ, аппаратов и трансформатора подтвердили применимость.
Учтены снег, ветер и основание?
Есть расчёт кровли, анкеровки, дверей и высоты установки над площадкой.
Можно ли обслуживать КТП зимой?
Предусмотрены подходы, открывание дверей, очистка решёток и дистанционная сигнализация.
Как сформулировать правильное требование
Правильная формулировка — не «поставить оцинкованную КТП», а «подобрать и подтвердить исполнение КТП для конкретной коррозионной активности, температуры, высоты, снеговой и ветровой нагрузки». Тогда корпус, электрооборудование и эксплуатационные меры рассматриваются как одна система, а результат можно проверить по чертежам, спецификации и фотографиям готового изделия.
Короткие ответы на частые вопросы
Оцинкованный корпус полностью исключает коррозию?
Нет. Цинковое покрытие снижает скорость коррозии стальной основы, но повреждения возможны на кромках, сварных зонах, крепеже, фурнитуре и в местах застоя влаги. Нужны правильная конструкция и обслуживание.
Можно ли просто выбрать максимальную степень IP?
Нет. Более закрытая оболочка уменьшает попадание воды и пыли, но может ухудшить охлаждение и не устраняет конденсат из воздуха, уже находящегося внутри КТП.
Почему порог 1000 м упоминается отдельно?
Для высоковольтной аппаратуры нормальные условия обычно задаются до 1000 м. Выше этой отметки проверяют поправку уровня изоляции и требования конкретного изготовителя оборудования.
Обязательно ли применять двухтрансформаторную КТП в гостинице или курортном комплексе?
Количество трансформаторов зависит от категории надёжности, расчётной нагрузки, допустимого времени отключения электроэнергии и выбранной схемы резервирования.
