АВР в электрощите: что это, как работает и когда он необходим

Представьте: больница, где внезапно гаснет свет. Или производственная линия, которая встаёт из-за отключения одного из питающих фидеров. Или жилой комплекс, в котором лифты остановились посреди ночи. Во всех этих ситуациях АВР — автоматический ввод резерва — это то, что предотвращает катастрофу.

Разбираем подробно: что такое АВР, как он устроен, какие бывают схемы и когда его установка не просто желательна, а обязательна.

Что такое АВР простыми словами

АВР (автоматический ввод резерва) — это устройство, которое автоматически переключает потребителей с основного источника питания на резервный при исчезновении или недопустимом снижении напряжения на основном вводе.

Работает это так: пока основное питание в норме — всё работает штатно. Как только напряжение пропадает или выходит за допустимые пределы — АВР за доли секунды подключает резервный источник. Без участия человека, без задержек, без ручного переключения рубильников.

Резервным источником может быть:

второй ввод от независимой питающей линии или другой подстанции;
дизельный генератор (ДГУ);
источник бесперебойного питания (ИБП) для особо ответственных нагрузок.

Как работает АВР: принцип действия

Схема работы АВР выглядит следующим образом.

В нормальном режиме контактор или автоматический выключатель первого ввода замкнут, второго — разомкнут. Потребители получают питание от основного источника.

При пропадании напряжения на основном вводе реле контроля напряжения фиксирует отклонение и подаёт сигнал на управляющий блок АВР. Управляющий блок отключает первый ввод и включает второй. Время переключения — от 0,1 до нескольких секунд в зависимости от схемы и применяемого оборудования.

При восстановлении основного питания АВР либо автоматически возвращается в исходное состояние (схема с автоматическим обратным переключением), либо ждёт команды оператора (схема с ручным возвратом).

Ключевой момент: оба ввода никогда не включаются одновременно. Это защита от короткого замыкания при несинхронном соединении двух источников — одна из главных функций блокировки в схеме АВР.

Основные схемы АВР

Схема 1. АВР на двух автоматических выключателях

Самая распространённая схема для промышленных и коммерческих объектов. Два моторизованных автоматических выключателя с электромагнитным приводом управляются блоком АВР. Электрическая и механическая блокировка исключает одновременное включение обоих вводов.

Плюсы: высокая надёжность, возможность ручного управления, токи до нескольких тысяч ампер. Применение: ВРУ и ГРЩ промышленных предприятий, жилых комплексов, крупных торговых и административных объектов.

Схема 2. АВР на контакторах

Используется для нагрузок небольшой и средней мощности. Контакторы быстрее переключаются, но уступают автоматам по надёжности при коротких замыканиях.

Плюсы: невысокая стоимость, компактность, быстрое время переключения. Применение: щиты управления насосными станциями, вентиляционным оборудованием, освещением.

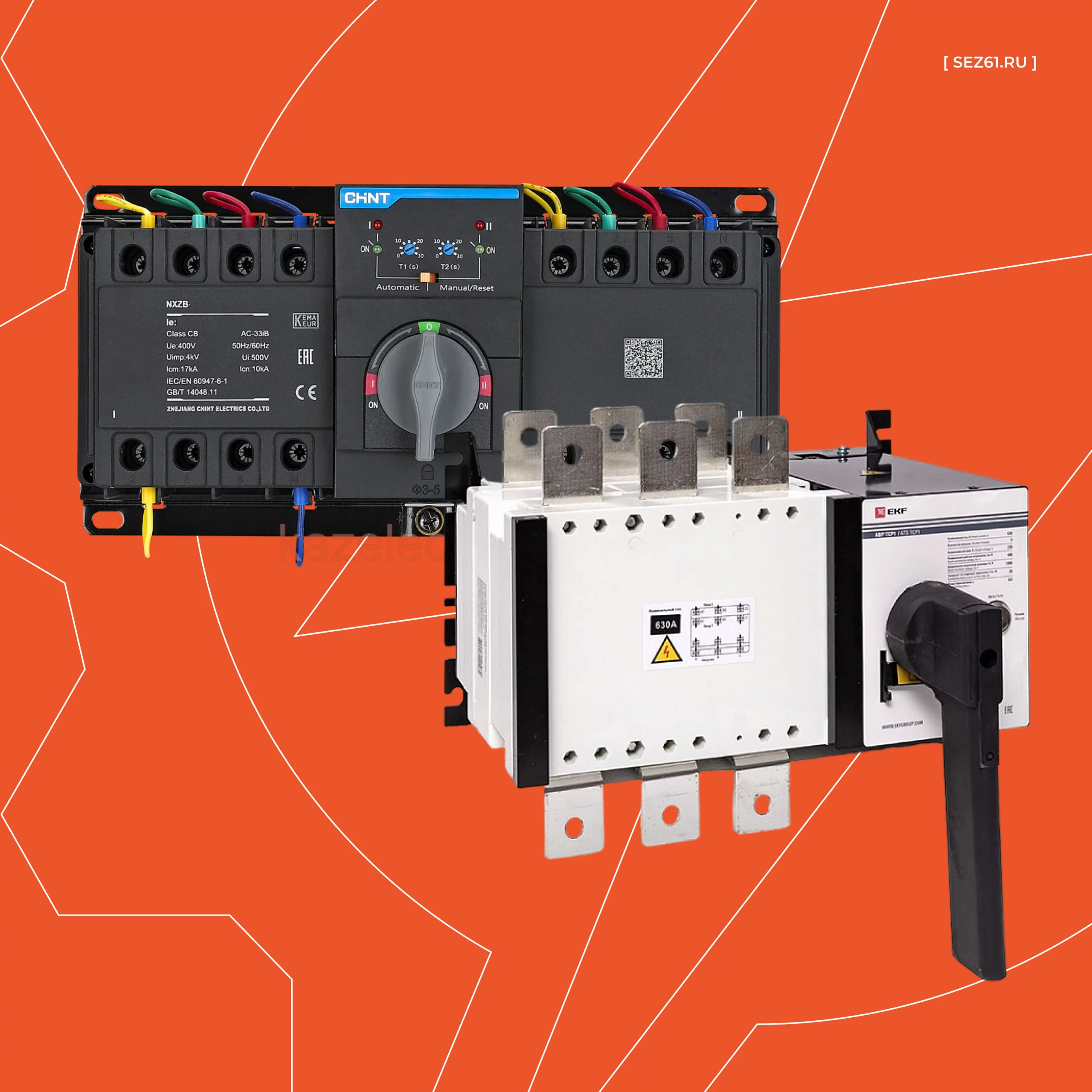

Схема 3. АВР с переключателем нагрузки (рубильником с мотоприводом)

Специализированный переключатель с тремя положениями: «Ввод 1» — «Отключено» — «Ввод 2». Конструктивно исключает одновременное включение обоих вводов.

Плюсы: механическая простота, высокая надёжность, компактность. Применение: вводные щиты жилых домов и небольших коммерческих объектов, щиты учёта с резервированием.

Схема 4. АВР с подключением ДГУ

Более сложная схема: при пропадании сетевого питания сначала подаётся команда на запуск дизельного генератора, затем — после выхода ДГУ на рабочий режим (обычно 10–30 секунд) — АВР переключает нагрузку на генератор. При восстановлении сети — обратное переключение и остановка ДГУ.

Плюсы: полная автономность при длительных отключениях сети. Применение: объекты без резервного сетевого ввода — загородные дома, удалённые производства, объекты в зонах нестабильного электроснабжения.

Время переключения АВР: почему это важно

Время, за которое АВР переключает питание, критично для разных типов нагрузок.

Тип нагрузки	Допустимый перерыв питания
Компьютеры, серверы	не более 10–20 мс (нужен ИБП)
Технологические линии	0,5–3 секунды
Освещение, бытовые потребители	до 10–15 секунд
Насосные станции, вентиляция	до 30 секунд
Лифты	допускается пауза, но нужен быстрый рестарт

Для критически важных потребителей (серверные, операционные, системы управления) АВР на механических коммутационных аппаратах недостаточен — там применяются статические (тиристорные) переключатели с временем переключения менее 4 мс или ИБП с двойным преобразованием.

Когда АВР обязателен, а когда желателен

АВР обязателен по требованиям ПУЭ и нормативных документов для объектов первой категории надёжности электроснабжения:

больницы и медицинские учреждения;
объекты жизнеобеспечения — водоснабжение, канализация, теплоснабжение;
пожарные насосные станции;
аварийное освещение и системы оповещения;
дата-центры и объекты связи;
непрерывные производственные процессы, где остановка влечёт аварию или значительный ущерб;
высотные здания (выше 75 м) — лифты и системы безопасности.

АВР настоятельно рекомендуется для объектов второй категории:

жилые комплексы с развитой инженерной инфраструктурой;
торговые и деловые центры;
гостиницы и объекты общественного питания;
производственные предприятия, где перерыв питания ведёт к значительным потерям.

АВР целесообразен, но не обязателен для:

частных домов и коттеджей, где владелец не готов мириться с отключениями;
небольших офисов с чувствительным оборудованием;
загородных объектов в зонах нестабильного электроснабжения.

Состав щита с АВР: что внутри

Типовой шкаф АВР включает:

Силовая часть:

вводные автоматические выключатели или рубильники на каждый ввод;
коммутационные аппараты АВР (контакторы, моторизованные автоматы или переключатель нагрузки);
шины и кабельные вводы.

Управляющая часть:

реле контроля напряжения на каждом вводе — фиксируют пропадание, снижение или несимметрию напряжения;
блок управления АВР (может быть реализован на реле, ПЛК или специализированном контроллере АВР);
схема блокировки одновременного включения обоих вводов.

Вспомогательное оборудование:

вольтметры или многофункциональные измерительные приборы;
сигнальные лампы состояния вводов;
переключатель режимов «Авто / Ручное»;
клеммные колодки для подключения внешней сигнализации и управления.

На что обратить внимание при заказе щита с АВР

1. Ток и мощность. Силовые коммутационные аппараты должны соответствовать расчётному току нагрузки с запасом 20–25%.

2. Время переключения. Уточните, какое время допускают ваши потребители. Под разные требования — разные схемотехнические решения.

3. Схема возврата. Автоматический возврат на основной ввод при его восстановлении удобен, но не всегда нужен. Для некоторых производств ручной возврат предпочтительнее — чтобы не допустить повторного переключения при нестабильном питании.

4. Контроль параметров питания. Хорошее реле контроля напряжения реагирует не только на пропадание, но и на снижение/повышение напряжения, несимметрию фаз, неправильное чередование фаз.

5. Защита от «мигания». В схеме должна быть выдержка времени на переключение — чтобы кратковременные просадки напряжения не вызывали лишних переключений.

6. Документация. Паспорт изделия, принципиальная схема, протоколы испытаний — обязательный минимум. Без этого сложно будет обслуживать щит в будущем.

Обслуживание АВР: что нужно проверять

АВР — устройство, которое большую часть времени «ждёт». Именно поэтому его нужно периодически проверять: в нужный момент оно должно сработать безупречно.

Рекомендуемый регламент обслуживания:

раз в 6 месяцев — тестовое переключение на резервный ввод с проверкой времени срабатывания;
раз в год — осмотр контактных групп коммутационных аппаратов, затяжка силовых соединений, проверка настроек реле контроля напряжения;
раз в 3–5 лет — профилактическая замена контактов или аппаратов с выработанным ресурсом.

Если АВР не тестировался годами — нет никакой гарантии, что в реальной аварийной ситуации он сработает правильно.

Реализованные проекты СпецЭнергоЗавода с АВР

ООО «СпецЭнергоЗавод» изготавливает щиты с АВР для объектов различного назначения. Среди выполненных проектов — шкаф ВРУ с АВР для регионального представительства МАЗ в Ростове-на-Дону, ГРЩ с АВР для апарт-комплекса бизнес-класса, НКУ с резервированием для промышленных объектов в нескольких регионах России.

Каждый щит с АВР проходит заводские испытания: проверку схемы управления, корректности блокировок, времени переключения и работы реле контроля напряжения. Вы получаете изделие, которое гарантированно сработает в нужный момент, — с протоколом испытаний и паспортом на руках.

Если вашему объекту нужен щит с АВР — оставьте заявку на sez61.ru. Опишите задачу: мощность, количество вводов, тип резервного источника и требования к времени переключения. Наши специалисты предложат оптимальное техническое решение и рассчитают стоимость.

Коротко о главном

АВР — не опциональная «фишка», а инженерное решение, которое в критический момент обеспечивает непрерывность работы объекта. Правильно спроектированный и изготовленный щит с АВР переключает питание автоматически, без участия человека и без задержек, недопустимых для ответственных потребителей.

Главное при заказе — чётко сформулировать требования: ток нагрузки, время переключения, тип резервного источника и схему возврата. Всё остальное — задача производителя.
