Электрощит для жилого комплекса: полный разбор для застройщиков и проектировщиков

Электрощитовое оборудование — одна из тех статей бюджета в строительстве ЖК, на которой застройщики нередко пытаются сэкономить. И одна из тех, где экономия оборачивается самыми дорогими последствиями: претензиями при сдаче госкомиссии, авариями в первые годы эксплуатации, судебными исками от управляющих компаний и жильцов.

В этой статье разберём, какое щитовое оборудование реально нужно жилому комплексу, как его правильно выбрать и на что смотреть при работе с производителем.

Какие электрощиты входят в состав жилого комплекса

Современный многоквартирный дом — это многоуровневая система электроснабжения. На каждом уровне стоит своё оборудование.

Вводно-распределительное устройство (ВРУ) — точка входа электроэнергии в здание. Принимает питание от трансформаторной подстанции, обеспечивает учёт, защиту и распределение по секциям дома. В крупных ЖК может быть несколько ВРУ — по одному на секцию или на корпус.

Главный распределительный щит (ГРЩ) — применяется в домах повышенной этажности и комплексах с развитой инженерной инфраструктурой. Отличается от ВРУ более высокой токовой нагрузкой, расширенными функциями защиты и, как правило, наличием АВР.

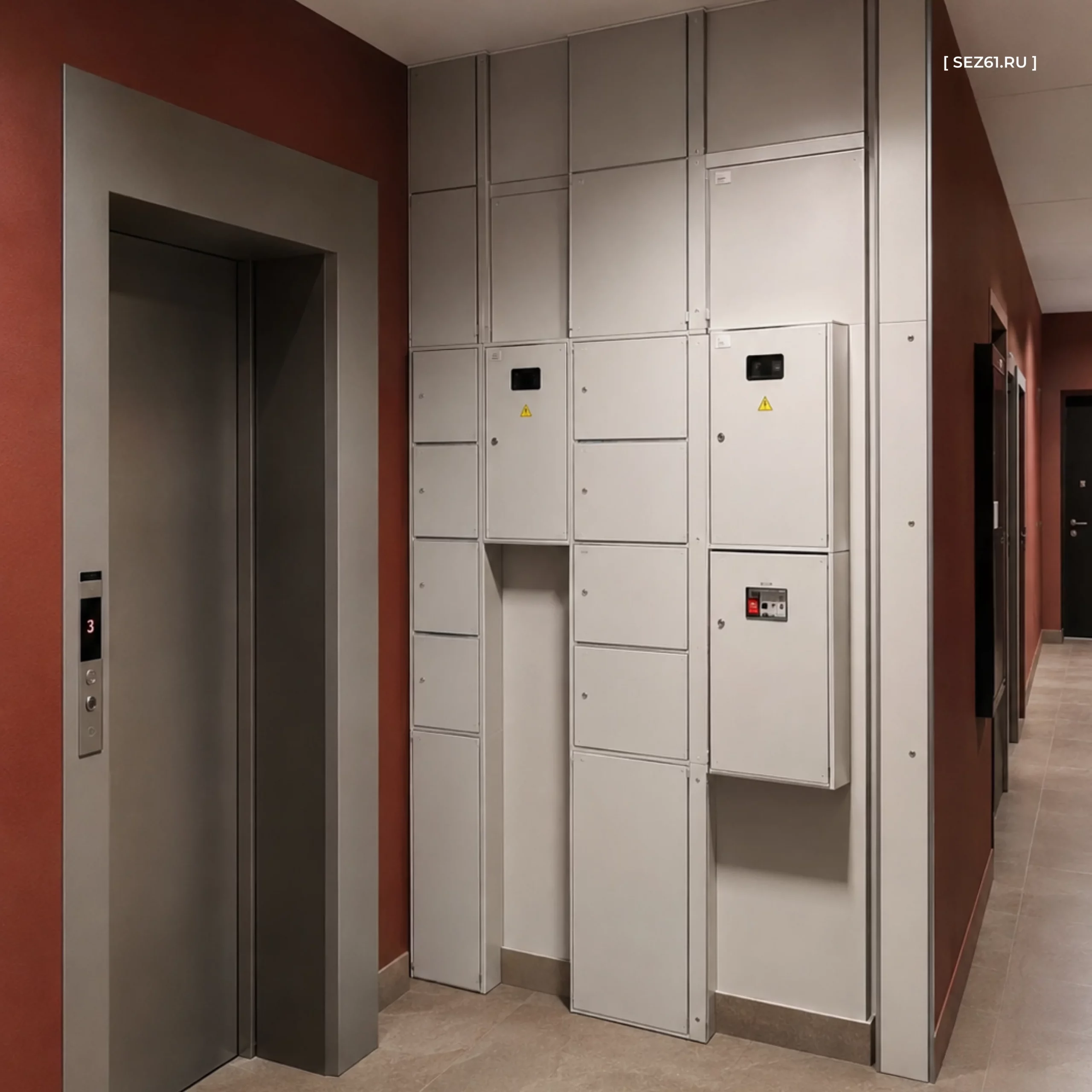

Этажные распределительные щиты (ЩЭ, ЩР) — устанавливаются на каждом этаже или через этаж. Распределяют питание по квартирам и общедомовым потребителям на данном уровне.

Квартирные щиты учёта (ЩКУ) — индивидуальные щиты в каждой квартире. Содержат счётчик электроэнергии, вводной автомат и групповую защитную автоматику.

Щиты питания лифтового оборудования — выделенные щиты для лифтов с соответствующим классом надёжности электроснабжения (как правило, первая категория).

Щиты систем безопасности и слаботочных систем — для видеонаблюдения, контроля доступа, пожарной сигнализации, домофонии.

Щиты наружного освещения и благоустройства — для управления освещением придомовой территории, паркинга, детских площадок.

Итого в типовом ЖК на 200–300 квартир может быть от 30 до 100+ единиц щитового оборудования разного назначения. Это серьёзный объём, требующий системного подхода при проектировании и размещении заказа.

Какие требования предъявляются к щитовому оборудованию ЖК

Жилое строительство — одна из наиболее жёстко регулируемых сфер с точки зрения электробезопасности. Щитовое оборудование для ЖК должно соответствовать:

• ГОСТ IEC 61439 — основной стандарт на низковольтные комплектные устройства. Определяет требования к конструкции, электрическим характеристикам и испытаниям НКУ.
• ПУЭ (Правила устройства электроустановок) — определяет требования к схемам, защите, маркировке и размещению оборудования.
• СП 256.1325800 — свод правил по электроустановкам жилых и общественных зданий.
• Технический регламент ТР ТС 004/2011 — обязательный для любого НКУ, поставляемого на рынок ЕАЭС. Без сертификата соответствия ТР ТС сдать дом в эксплуатацию не получится.
• Требования сетевой организации — у каждой региональной сетевой компании могут быть дополнительные технические условия на присоединение.

Если хотя бы один из этих пунктов не выполнен — у госкомиссии будут основания не принять объект.

Что чаще всего требуют застройщики от производителя НКУ

За годы работы с девелоперами мы выделили несколько ключевых требований, которые повторяются из проекта в проект.

Полное соответствие проекту. Застройщик работает с утверждённой проектной документацией. Производитель обязан изготовить оборудование строго по чертежам — без самодеятельных замен аппаратуры или изменений схемы без согласования.

Подтверждённое качество комплектующих. Проектировщики закладывают в ТЗ конкретные бренды: ABB, Schneider Electric, Legrand, IEK, DEKraft. Замена на «аналоги» без согласования недопустима — это нарушение проекта и риск при сдаче.

Собственное производство и контроль качества. Застройщики предпочитают работать с теми, у кого есть реальный завод, а не «сборочный цех» из трёх человек в гараже. Важны: заводские испытания, ОТК, протоколы и паспорта на каждое изделие.

Соблюдение сроков. В строительстве электрощиты нужны к конкретной дате — к моменту монтажа электрики. Срыв поставки останавливает смежные работы и влечёт штрафные санкции по генподрядному договору.

Полная документация. Паспорт изделия, принципиальная схема, протоколы испытаний, сертификаты соответствия — всё это нужно для исполнительной документации и сдачи объекта.

Гарантия. Стандартная гарантия — 12–24 месяца с момента ввода в эксплуатацию. Управляющая компания будет спрашивать с застройщика, а застройщик — с производителя.

На чём экономить можно, а на чём — нет

Бюджет строительства всегда ограничен, и электрика — не исключение. Вот честный разбор, где экономия разумна, а где она выходит боком.

Можно оптимизировать:

— выбор корпуса (отечественный производитель корпусов при соответствующей степени защиты вместо европейского); — объединение нескольких групп питания в один щит там, где это допускает проект; — использование оборудования российских производителей второго эшелона (IEK, EKF, DEKraft) в менее ответственных группах — бытовое освещение, слаботочка.

Нельзя экономить:

— на вводном оборудовании ВРУ и ГРЩ — от него зависит электроснабжение всего дома; — на аппаратуре лифтовых щитов — первая категория надёжности не допускает компромиссов; — на испытаниях — изделие без протоколов не пройдёт приёмку; — на документации — без паспорта и схемы управляющая компания не примет объект на обслуживание.

Как правильно организовать работу с производителем НКУ при строительстве ЖК

Шаг 1. Передайте проект как можно раньше. Чем раньше производитель получит проектную документацию, тем больше времени на согласование и тем меньше риск срыва сроков. Оптимально — за 6–8 недель до даты начала монтажа.

Шаг 2. Зафиксируйте комплектацию в договоре. Спецификация оборудования должна быть приложением к договору с указанием конкретных позиций по каталогам производителей. Это исключает замену аппаратуры без вашего ведома.

Шаг 3. Договоритесь о поэтапной поставке. Крупный ЖК строится очередями. Удобнее, когда производитель поставляет оборудование по секциям или этапам — это снижает нагрузку на склад и риск повреждения при хранении.

Шаг 4. Запросите право инспекции производства. Серьёзный производитель не откажет заказчику в визите на завод до или в процессе изготовления. Это даёт возможность убедиться в реальном состоянии производства и качестве сборки.

Шаг 5. Согласуйте порядок испытаний. В идеале — совместные заводские испытания с участием представителя заказчика или технического надзора. Протоколы испытаний подписываются обеими сторонами.

Почему застройщики выбирают региональных производителей

Работа с производителем из своего региона даёт несколько практических преимуществ, которые на бумаге не очевидны, но на практике решают многое.

Оперативность согласований. Очный выезд специалиста на объект, быстрая корректировка схемы по результатам замеров — без недельных переписок и часовых разниц.

Контроль производства. Приехать и посмотреть, как собирают ваш щит — это не роскошь, а нормальная практика работы с серьёзным заказчиком.

Логистика. Доставка из Ростова-на-Дону в пределах ЮФО и СКФО обходится в разы дешевле и быстрее, чем из Москвы или Санкт-Петербурга.

Сервис после поставки. Гарантийный выезд или замена дефектного элемента — не месяц ожидания, а 1–2 рабочих дня.

Опыт СпецЭнергоЗавода в проектах жилого строительства

ООО «СпецЭнергоЗавод» реализовал ряд проектов в сегменте жилого строительства — от городских ЖК до апарт-комплексов бизнес-класса. Среди выполненных работ: электрощитовое оборудование для жилого комплекса «Сердце Ростова», ЭКО-квартала «Новый Горизонт» в Ростове-на-Дону, апартаментного комплекса бизнес-класса в Крыму.

Каждый проект — это полный цикл: от изучения проектной документации и согласования комплектации до заводских испытаний, маркировки и поставки с полным пакетом документов.

Производство сертифицировано по ТР ТС и ISO. Собственная база в Ростове-на-Дону. Штат аттестованных специалистов. Сроки и комплектация — в договоре.

Если вы работаете над проектом ЖК и хотите получить коммерческое предложение — оставьте заявку на sez61.ru. Мы изучим вашу документацию и подготовим расчёт без обязательств.

Коротко о главном

Электрощитовое оборудование для жилого комплекса — это не расходный материал, а инженерная система с гарантийными обязательствами и требованиями госнадзора. Выбор производителя напрямую влияет на то, насколько гладко пройдёт сдача объекта и насколько спокойно будет работать управляющая компания в первые годы эксплуатации.

Работайте с производителем, у которого есть реальный завод, сертификаты, опыт в жилом строительстве и готовность зафиксировать все обязательства в договоре. Это и есть главный критерий выбора.
