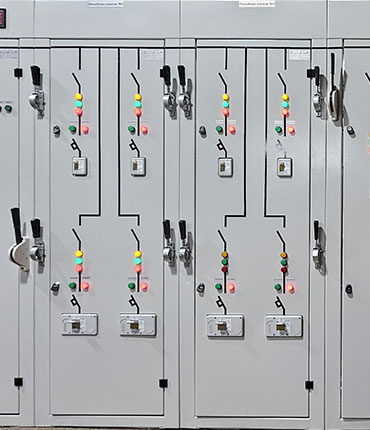

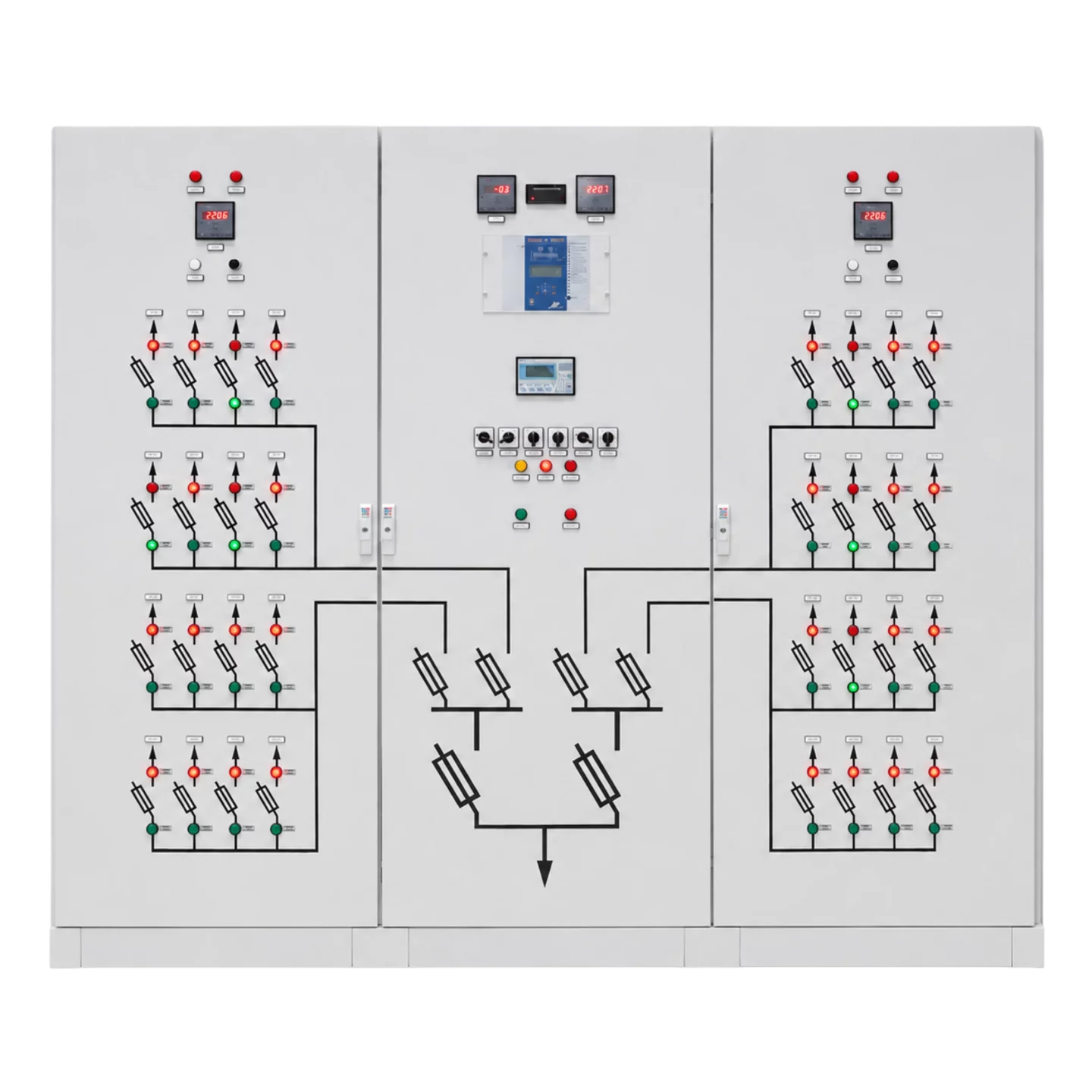

Производство и сборка в Ростове-на-Дону: ЩСН — щит собственных нужд подстанции
Щит ЩСН распределяет питание между системами собственных нужд подстанции.
К щиту подключаются освещение, обогрев, вентиляция, оперативные механизмы и другие вспомогательные нагрузки по проекту.
Изготавливаем ЩСН по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ЩСН
Схема может включать два ввода, секционирование и автоматическое резервирование. Состав отходящих линий определяется ведомостью собственных нужд.
Функции и состав
- приём питания собственных нужд
- секционирование и резервирование
- распределение по вспомогательным системам
- защита отходящих линий
- измерение и сигнализация состояний
Варианты исполнения
- один или два ввода
- с секционным аппаратом
- с АВР
- одна или несколько панелей
- с диспетчеризацией
Основные характеристики
Производство и контроль
Вторичные цепи выполняем по принципиальным и монтажным схемам. Контролируем маркировку жил и клемм, доступность испытательных цепей, разделение цепей по назначению, работу обогрева и освещения шкафа, а также соответствие компоновки принятой документации.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Конфигурацию силового оборудования определяем по расчётным токам, ожидаемому току короткого замыкания, требуемой селективности и способу подключения кабелей. Эти данные влияют на выбор аппаратов, сечение шин, внутреннее секционирование, отвод тепла и размеры корпуса.
ЩСН обеспечивает питание приводов, обогрева, освещения, вентиляции и других вспомогательных систем подстанции. Приоритеты нагрузок и поведение при потере одного источника согласуем по схеме собственных нужд.
- рабочий и резервный источники
- число секций шин собственных нужд
- состав потребителей переменного тока
- АВР и секционирование
- учёт и измерение
- телесигнализация и дистанционное управление
Что проверяем перед поставкой
До отгрузки сверяем аппаратуру и маркировку с согласованной схемой, проверяем механическую сборку, доступные контактные соединения, защитные цепи, блокировки и работу коммутационных аппаратов. Для многосекционных изделий отдельно контролируем стыковку секций и последовательность шинных связей.
- соответствие однолинейной схеме и спецификации
- маркировка аппаратов, проводников и клемм
- защитные проводники и соединение корпуса
- доступность подключения и обслуживания
- комплектность эксплуатационных документов
Линейка оборудования
Типы и исполнения шкафов
РЗА — шкаф релейной защиты и автоматикиРазмещение устройств релейной защиты, автоматики, управления и сигнализации.
ШСОПТ — шкаф оперативного постоянного токаРаспределение оперативного постоянного тока по согласованной схеме.
ЩПТ — щит постоянного токаПриём и распределение цепей постоянного тока для собственных нужд объекта.
ЩСН — щит собственных нужд подстанцииРаспределение питания собственных нужд подстанции.
ЩУЭ — щит учёта электроэнергииРазмещение приборов и цепей учёта электроэнергии.
Что требуется для расчёта
Для ЩСН нужна полная ведомость нагрузок собственных нужд.
- токи и параметры вводов
- перечень всех нагрузок
- категории надёжности
- логика АВР и секционирования
- требования к учёту и измерению
- сигналы диспетчеризации
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ЩСН?
Пришлите схему, параметры вводов, ведомость нагрузок собственных нужд, категории надёжности, алгоритм АВР и перечень внешних сигналов.
Можно ли изменить размеры и компоновку ЩСН?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ЩСН?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ЩСН?
Проверяем вводные и секционные аппараты, отходящие линии, АВР, измерение, маркировку и диспетчерские сигналы.
Можно ли заказать доставку ЩСН по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
Заявка
Рассчитать изделие
Укажите тип оборудования, исполнение и количество. Менеджер проверит комплектацию и рассчитает поставку.
