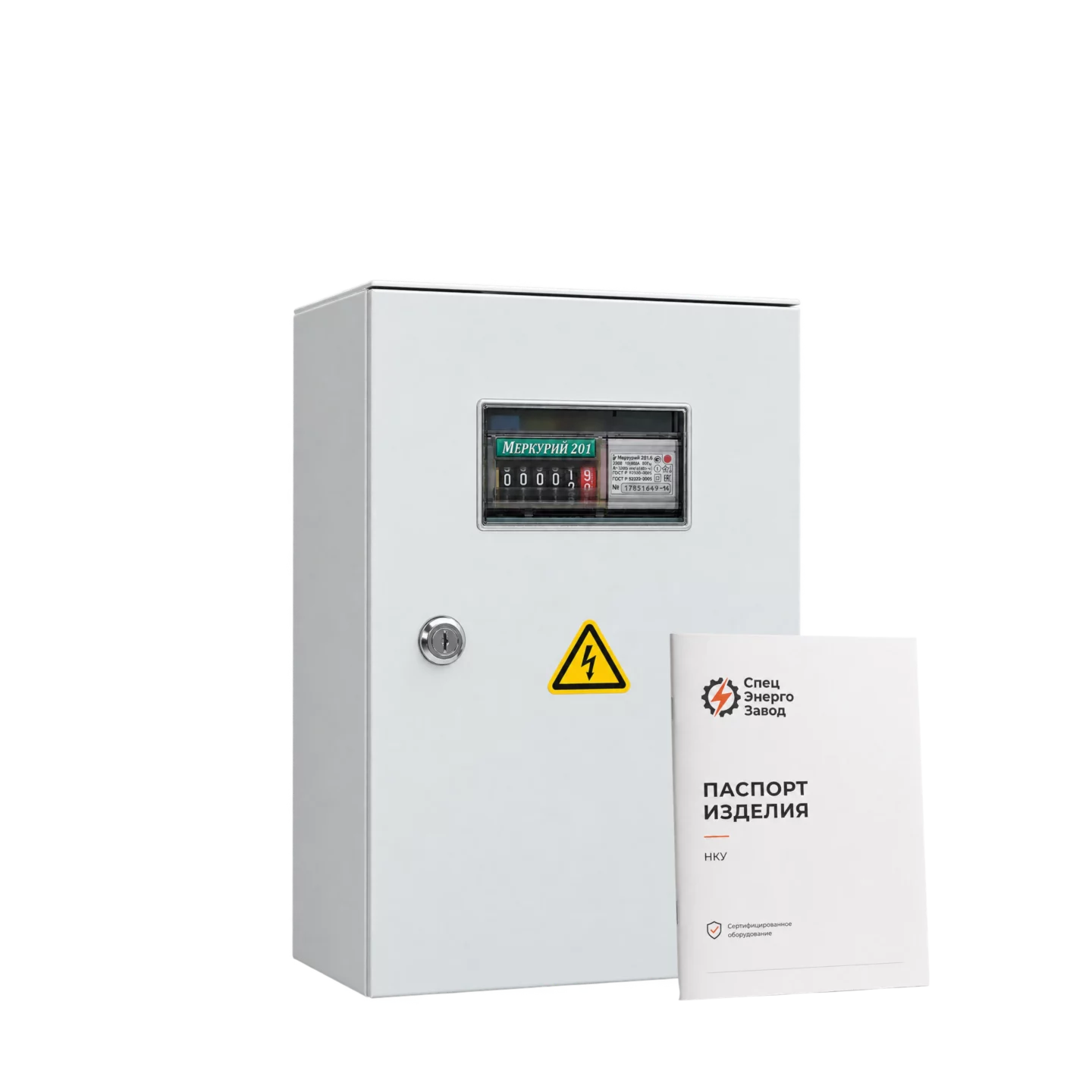

Производство и сборка в Ростове-на-Дону: ЩУЭ — щит учёта электроэнергии
Щит ЩУЭ размещает приборы коммерческого или технического учёта электроэнергии.
В корпусе организуются измерительные цепи, защита цепей напряжения, испытательные элементы и средства передачи данных.
Изготавливаем ЩУЭ по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ЩУЭ
Компоновка определяется типом учёта, количеством точек и требованиями сетевой организации. Опломбируемые зоны отделяются от эксплуатационной части.
Функции и состав
- размещение счётчиков
- подключение трансформаторов тока по проекту
- защита измерительных цепей
- испытательное подключение
- передача данных в систему учёта
Варианты исполнения
- прямой учёт
- трансформаторный учёт
- одно- и многоточечная схема
- с модемом или интерфейсным преобразователем
- навесное или напольное исполнение
Основные характеристики
Производство и контроль
Конструкцию согласуем с местом установки, трассами питающих и отходящих кабелей, количеством модулей и требованиями к раздельному размещению цепей. Перед поставкой проверяем сборку, маркировку, затяжку соединений и соответствие аппаратов согласованной спецификации.

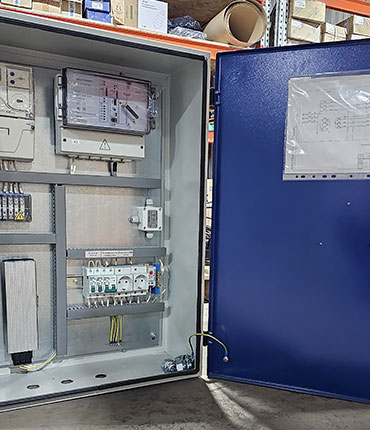

Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Шкафы вторичных цепей компонуем по принципиальным и монтажным схемам. Определяющими являются количество цепей, типы клемм и испытательных блоков, требования к разделению сигналов, кабельным вводам, маркировке и климатическому исполнению.
ЩУЭ выполняем с разделением пломбируемой и эксплуатационной зон. Схему подключения счётчика, трансформаторов тока и испытательной коробки согласуем по техническим условиям учёта.
- прямое или трансформаторное включение счётчика
- класс и параметры трансформаторов тока
- испытательная коробка
- пломбируемые отсеки
- канал связи со счётчиком
- требования сетевой организации
Что проверяем перед поставкой
Контроль выполняется по цепям: проверяем установку и обозначение каждого элемента, непрерывность соединений, соответствие клеммных рядов кабельному журналу и доступность измерений. Резервные клеммы сохраняются и маркируются по документации.
- порядок и нумерация клеммных рядов
- разделение измерительных и управляющих цепей
- испытательные и разъёмные элементы
- заземление экранов и корпуса по заданию
- кабельные вводы и запас для подключения
Линейка оборудования
Типы и исполнения шкафов
РЗА — шкаф релейной защиты и автоматикиРазмещение устройств релейной защиты, автоматики, управления и сигнализации.
ШСОПТ — шкаф оперативного постоянного токаРаспределение оперативного постоянного тока по согласованной схеме.
ЩПТ — щит постоянного токаПриём и распределение цепей постоянного тока для собственных нужд объекта.
ЩСН — щит собственных нужд подстанцииРаспределение питания собственных нужд подстанции.
ЩУЭ — щит учёта электроэнергииРазмещение приборов и цепей учёта электроэнергии.
Что требуется для расчёта
Исходные данные определяются техническими условиями и схемой учёта.
- схема учёта
- тип и количество счётчиков
- параметры трансформаторов тока
- испытательные блоки
- требования к опломбированию
- интерфейсы передачи данных
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ЩУЭ?
Нужны технические условия, схема учёта, типы счётчиков и трансформаторов тока, испытательные элементы, опломбирование и интерфейсы связи.
Можно ли изменить размеры и компоновку ЩУЭ?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ЩУЭ?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ЩУЭ?
Проверяем измерительные цепи, полярность и маркировку, аппараты защиты, испытательные элементы, опломбируемые зоны и связь.
Можно ли заказать доставку ЩУЭ по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
