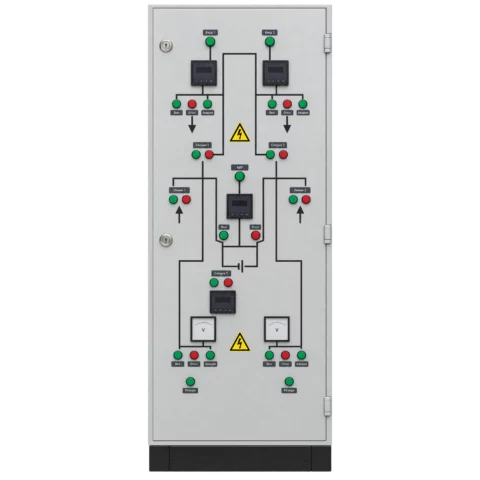

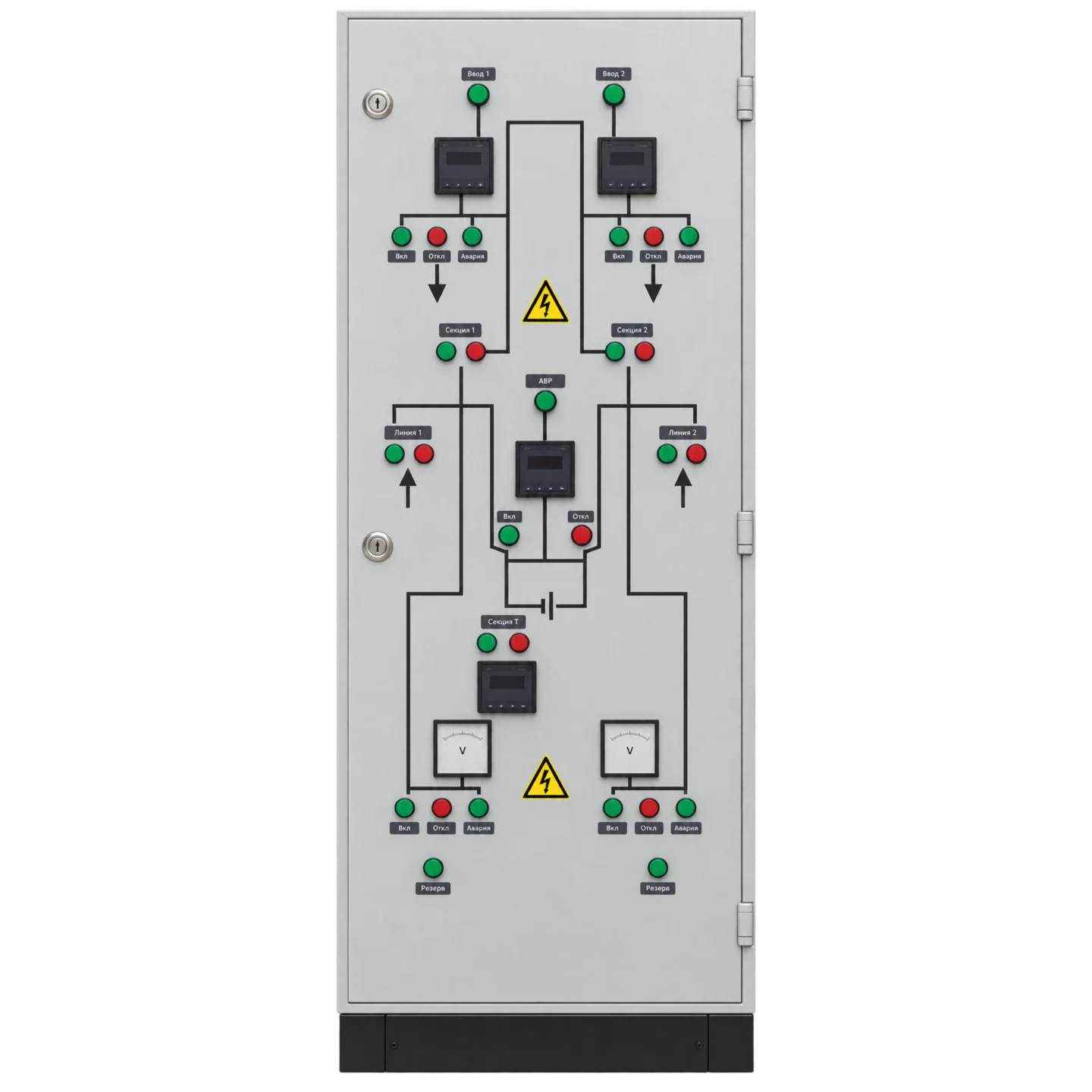

Производство щитов постоянного тока ЩПТ

Назначение и функции ЩПТ

Щит постоянного тока ЩПТ предназначен для приема и распределения энергии постоянного тока и обеспечения надежного питания ответственных потребителей. В энергетике и промышленности такие щиты применяют для питания цепей управления, релейной защиты, автоматики, сигнализации, блокировок и других систем, которые должны оставаться работоспособными как в нормальном режиме, так и при нарушениях питания собственных нужд.

ЩПТ решает задачи построения понятной и обслуживаемой распределительной сети постоянного тока на объекте

распределение питания по секциям и отходящим линиям
коммутация вводов от источников питания и накопителей энергии
селективная защита отходящих линий по проекту
сигнализация состояний и событий, необходимых для эксплуатации
контроль параметров цепей постоянного тока по требованиям проекта, включая решения по контролю изоляции

ЩПТ применяют как часть системы оперативного постоянного тока на подстанциях и электростанциях, а также на промышленных объектах, где требуется повышенная надежность питания цепей управления и защиты. На практике наиболее распространены решения для напряжений 110 В и 220 В постоянного тока, при этом итоговое значение и структура питания всегда задаются проектом.

Впишем оборудование в дизайн помещения

Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект

Цвета RAL

Исполнение ЩПТ

Комплектация ЩПТ определяется однолинейной схемой, перечнем потребителей и требованиями к надежности питания.

В составе щита по проекту предусматривают:

вводы от аккумуляторной батареи и от выпрямительных источников питания
секционирование шин постоянного тока, если оно требуется по схеме
отходящие линии с защитой и понятной маркировкой
клеммные соединения для аккуратного подключения кабелей
блоки сигнализации и контроля, включая решения для поиска линии с повреждением изоляции при необходимости

Мы изготавливаем металлические корпуса под конкретную задачу, настенное или напольное исполнение, под нишу, под конкретные кабельные вводы и с учетом ограничений по месту. Это удобно, когда на объекте не подходит типовой размер или требуется нестандартная компоновка. Покраска выполняется порошковым покрытием. По умолчанию часто выбирают серый цвет RAL 7035, но по заказу можем покрасить в любой цвет по каталогу RAL. Типовые требования к порошковым полимерным покрытиям описаны в ГОСТ 9.410-88. Щит поставляется в согласованной комплектации с маркировкой, обеспечивающей понятный монтаж и дальнейшее обслуживание. Перед отгрузкой выполняются проверки согласно проекту и принятому перечню испытаний, включая контроль правильности соединений и работоспособности функций сигнализации и контроля.

Требования к безопасности

При проектировании и изготовлении щитов постоянного тока учитывают требования к низковольтным распределительным устройствам до 1,5 кВ постоянного тока, включая читаемую маркировку цепей, единообразное расположение полюсов, антикоррозионную защиту металлических частей, выполнение защитных мер и требования к степени защиты оболочки в местах, доступных неквалифицированным лицам.

Для подтверждения соответствия продукции применимы требования технических регламентов о безопасности низковольтного оборудования и электромагнитной совместимости технических средств. Также применяют требования стандартов на комплектные низковольтные устройства распределения и управления серии ГОСТ IEC 61439.

Ответы на часто задаваемые вопросы — Производство щитов постоянного тока ЩПТ

Какие напряжения постоянного тока встречаются чаще всего?

Для подстанций и объектов энергетики типовые решения часто выполняют на 110 В и 220 В постоянного тока. Конкретное значение выбирается проектом под состав потребителей и требования к надежности.

Как обеспечивается читаемость и удобство обслуживания ЩПТ?

Требования к четким надписям, различимости частей разных родов тока и единообразному расположению полюсов относятся к базовым для распределительных устройств. Мы закладываем эти требования в компоновку и маркировку.

Можно ли покрасить корпус в нестандартный цвет?

Да. Порошковая окраска выполняется в любой цвет по каталогу RAL. Базовые требования к порошковым покрытиям приведены в ГОСТ 9.410-88.

Вы выполняете электромонтаж ЩПТ?

Электромонтажные работы возможны по отдельному согласованию и выполняются только в пределах Ростовской области и города Ростов-на-Дону. В остальных случаях поставляем щит с маркировкой и документацией для монтажа силами заказчика.
