Производство шкафов управления вентиляцией и дымоудалением

Name: Производство шкафов управления вентиляцией и дымоудалением
Brand: СпецЭнергоЗавод

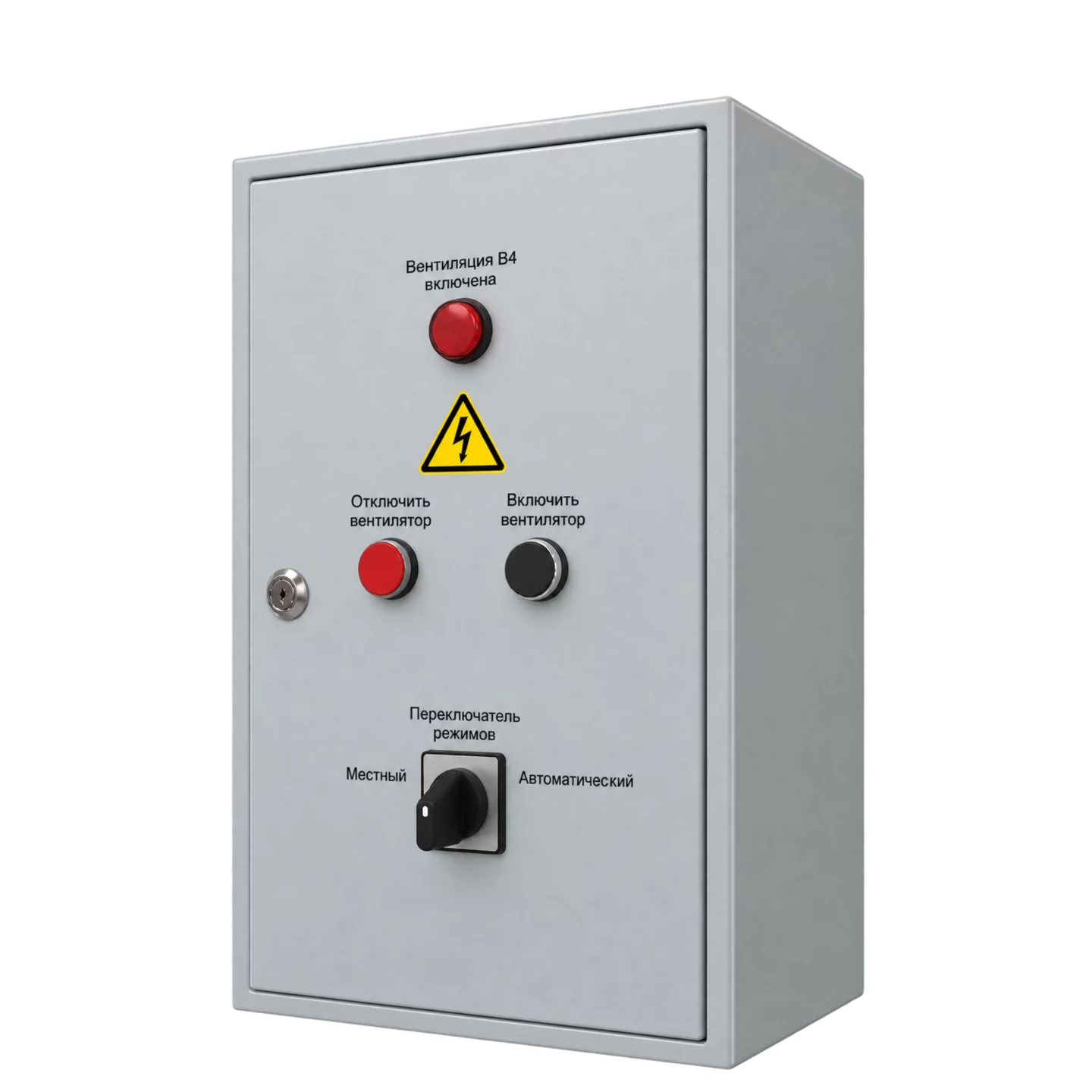

Шкафы управления вентиляцией дымоудаления и подпора воздуха

СпецЭнергоЗавод проектирует и изготавливает ШУВДУ для управления электродвигателями вентиляторов противодымной вентиляции. Шкаф принимает команды от системы пожарной автоматики, запускает предусмотренное оборудование, контролирует состояние цепей и передаёт сигналы «Работа», «Авария» и другие статусы по проекту.

Алгоритм разрабатывается для конкретной системы: вентиляторов дымоудаления, подпора воздуха, противопожарных клапанов и связанных исполнительных устройств. Состав шкафа и интерфейсы согласовываются с проектом противопожарной защиты.

Где применяются ШУВДУ

жилые и общественные здания;
торговые и офисные комплексы;
паркинги и подземные сооружения;
производственные и складские объекты;
системы дымоудаления и подпора воздуха на путях эвакуации.

Функции шкафа управления дымоудалением

автоматический запуск по команде от пожарной автоматики;
местный ручной и проверочный режимы в объёме проекта;
управление одним или несколькими вентиляторами и связанными клапанами;
контроль наличия питания, состояния аппаратов и цепей управления;
защита силовых цепей и электродвигателей от аварийных режимов;
индикация готовности, работы, отключения автоматики и неисправности;
передача дискретных или цифровых сигналов в ППКП, диспетчерскую или АСУ здания;
блокировки и последовательность пуска в соответствии с проектным алгоритмом.

Как формируется алгоритм ШУВДУ

При поступлении управляющего сигнала шкаф выполняет заданную последовательность: проверяет разрешающие условия, включает вентилятор дымоудаления или подпора, контролирует срабатывание аппаратов и формирует обратные сигналы. При неисправности или отсутствии подтверждения состояние передаётся в связанную систему.

Количество зон, очередность включения, работа клапанов, резервирование и реакция на потерю питания задаются проектом. Для пожарной автоматики нельзя применять универсальный алгоритм без привязки к объекту.

Параметры для проектирования шкафа

Раздел	Что определяем
Электродвигатели	Количество, мощность, номинальный ток и способ пуска
Питание	Количество вводов, категория надёжности и резервирование
Команды	Тип и логика сигналов от пожарной автоматики
Обратные сигналы	«Готов», «Работа», «Авария», положение аппаратов и другие состояния
Клапаны	Количество, напряжение приводов, конечные положения и контроль линий
Режимы	Автоматический, местный, проверочный — в соответствии с проектом
Корпус	Место установки, степень защиты, габариты и кабельные вводы
Интеграция	ППКП, диспетчеризация и протоколы обмена при необходимости

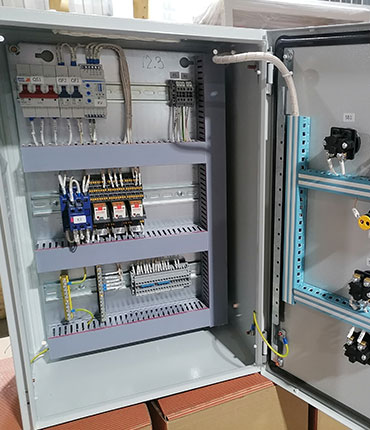

Состав ШУВДУ

В состав могут входить вводной и защитные аппараты, контакторы, устройства плавного пуска или преобразователи частоты — только когда это допускает проектный алгоритм, контроллер или релейная логика, блоки контроля цепей, источники питания, клеммы, органы управления, индикация и оборудование связи.

Проектирование и проверка

Шкаф управления противодымной вентиляцией должен рассматриваться как часть общей системы противопожарной защиты объекта. Мы можем выполнить разработку электрических схем, сборку НКУ и пусконаладочные работы в согласованном объёме. Функциональная проверка выполняется по утверждённому алгоритму и перечню сигналов.

Что прислать для расчёта ШУВДУ

проект противопожарной вентиляции и автоматизации;
структурную или принципиальную схему системы;
перечень вентиляторов, клапанов и других исполнительных устройств;
мощность и номинальные токи электродвигателей;
таблицу входных и выходных сигналов;
требования к резервированию питания и диспетчеризации;
место установки, степень защиты и ограничения по габаритам.

Отправьте проект или имеющийся перечень оборудования. Инженер проверит полноту данных и подготовит техническое предложение по шкафу и алгоритму управления.
