Производство шкафов управления насосами ШУН с ЧП

Name: Производство шкафов управления насосами ШУН с ЧП
Brand: СпецЭнергоЗавод

Шкафы управления насосами с частотным преобразователем

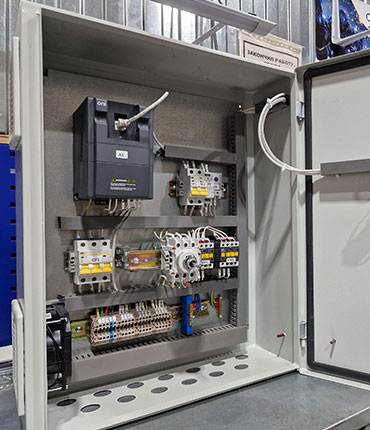

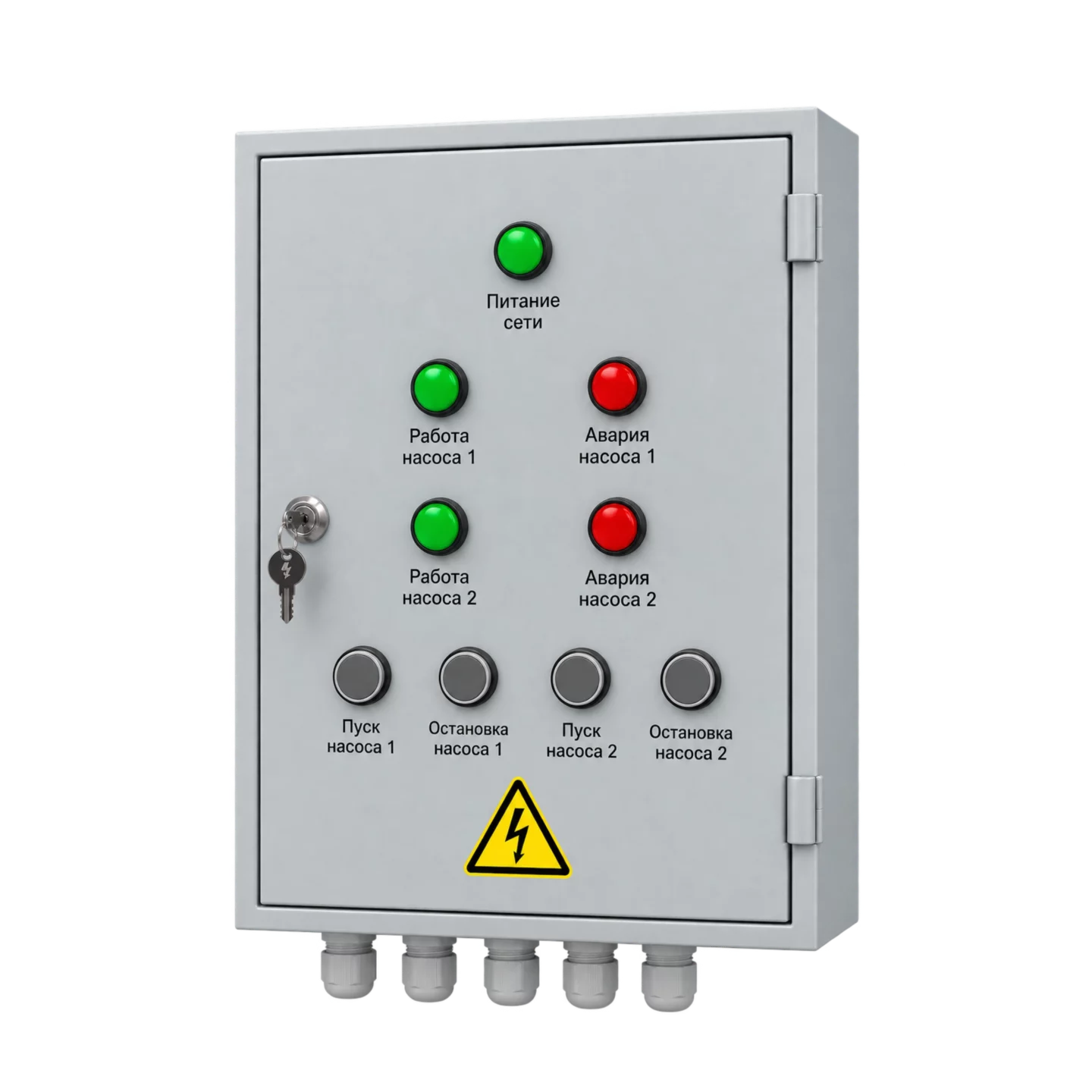

СпецЭнергоЗавод проектирует и изготавливает шкафы управления насосами (ШУН) для автоматической работы одного насоса или насосной группы. Алгоритм создаётся под технологическую задачу: поддержание давления, уровня, расхода или другого контролируемого параметра.

Частотный преобразователь регулирует скорость электродвигателя по сигналу датчика, обеспечивает плавный пуск и позволяет согласовать производительность насоса с текущей потребностью системы. Состав шкафа, резервирование, способы управления и диспетчеризация определяются проектом.

Для каких систем изготавливаем ШУН

повысительные и циркуляционные насосные станции;
водоснабжение, водоотведение и дренаж;
отопление, охлаждение и технологические контуры;
пожарные и вспомогательные насосные установки — по требованиям проекта;
промышленные системы подачи и перекачивания жидкостей.

Как работает ШУН с частотным преобразователем

Контроллер или преобразователь частоты получает сигнал от датчика давления, уровня или расхода и сравнивает его с заданной уставкой. Шкаф изменяет частоту вращения рабочего насоса, подключает дополнительные агрегаты при росте нагрузки и отключает их при снижении потребности. Конкретная последовательность и условия переключения задаются технологическим алгоритмом.

Основные функции шкафа управления насосами

автоматический, ручной и дистанционный режимы управления;
плавный пуск и останов электродвигателей;
поддержание заданного давления, уровня или расхода;
каскадное подключение насосов и чередование рабочих агрегатов;
автоматическое включение резервного насоса при аварии рабочего;
контроль сухого хода по сигналам датчиков или реле;
защита двигателей и силовых цепей от аварийных режимов;
световая индикация, журналирование и передача сигналов в диспетчерскую систему — по ТЗ.

Параметры, которые определяются проектом

Параметр	Что согласовываем
Питание	Однофазная или трёхфазная сеть, параметры вводной линии
Насосная группа	Количество насосов, мощность и номинальные токи двигателей
Схема работы	Рабочий, резервный, каскадный или параллельный режим
Способ пуска	Частотный преобразователь, устройство плавного пуска или прямой пуск
Обратная связь	Датчики давления, уровня, расхода, состояния и аварийные сигналы
Управление	Релейная логика, контроллер, локальная панель оператора
Диспетчеризация	Сухие контакты или цифровые интерфейсы по требованиям системы
Корпус	Место установки, габариты, степень защиты и климатическое исполнение

Состав шкафа ШУН

В шкаф могут входить вводной аппарат, автоматические выключатели, контакторы, частотные преобразователи или устройства плавного пуска, программируемый контроллер, блок питания, реле контроля, клеммы, органы ручного управления, индикация и оборудование связи. Комплектующие подбираются после проверки электрических и технологических данных.

Проектирование, сборка и пусконаладка

Для сложного алгоритма выполняем проектирование шкафа управления, затем сборку НКУ и функциональную проверку. При необходимости доступна пусконаладка на объекте с проверкой датчиков, направлений вращения, уставок и переходов между режимами.

Что прислать для расчёта шкафа управления насосами

количество насосов, мощность и номинальный ток каждого двигателя;
рабочий и резервный состав насосной группы;
описание требуемого алгоритма или технологическую схему;
перечень датчиков и исполнительных механизмов с типами сигналов;
требования к частотным преобразователям, контроллеру и панели оператора;
сигналы для диспетчеризации и требуемый протокол обмена;
место установки, степень защиты, габаритные ограничения и кабельные вводы.

Если полного технического задания нет, отправьте параметры насосов и описание процесса. Инженер сформирует перечень уточнений и предложит структуру шкафа и алгоритм управления.
