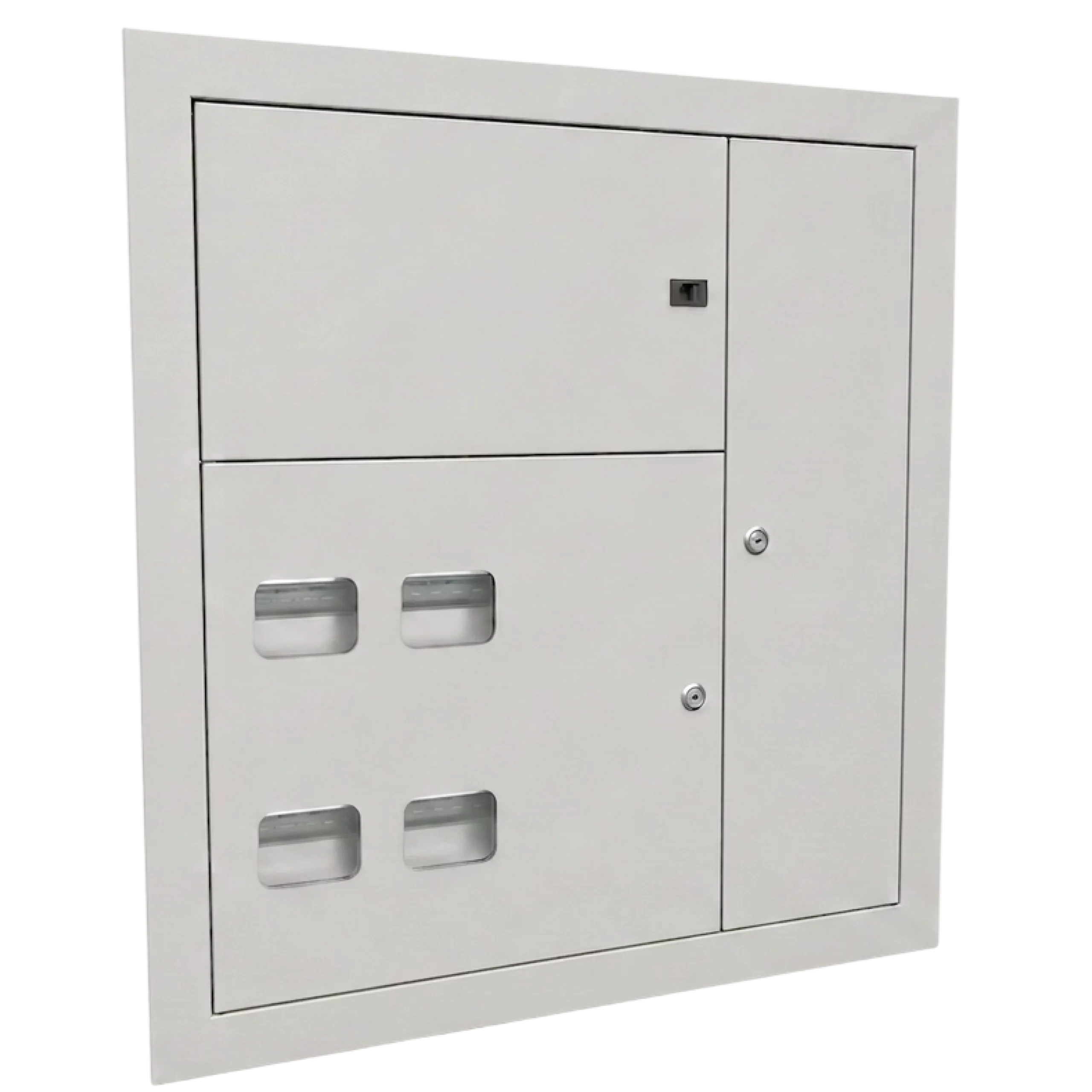

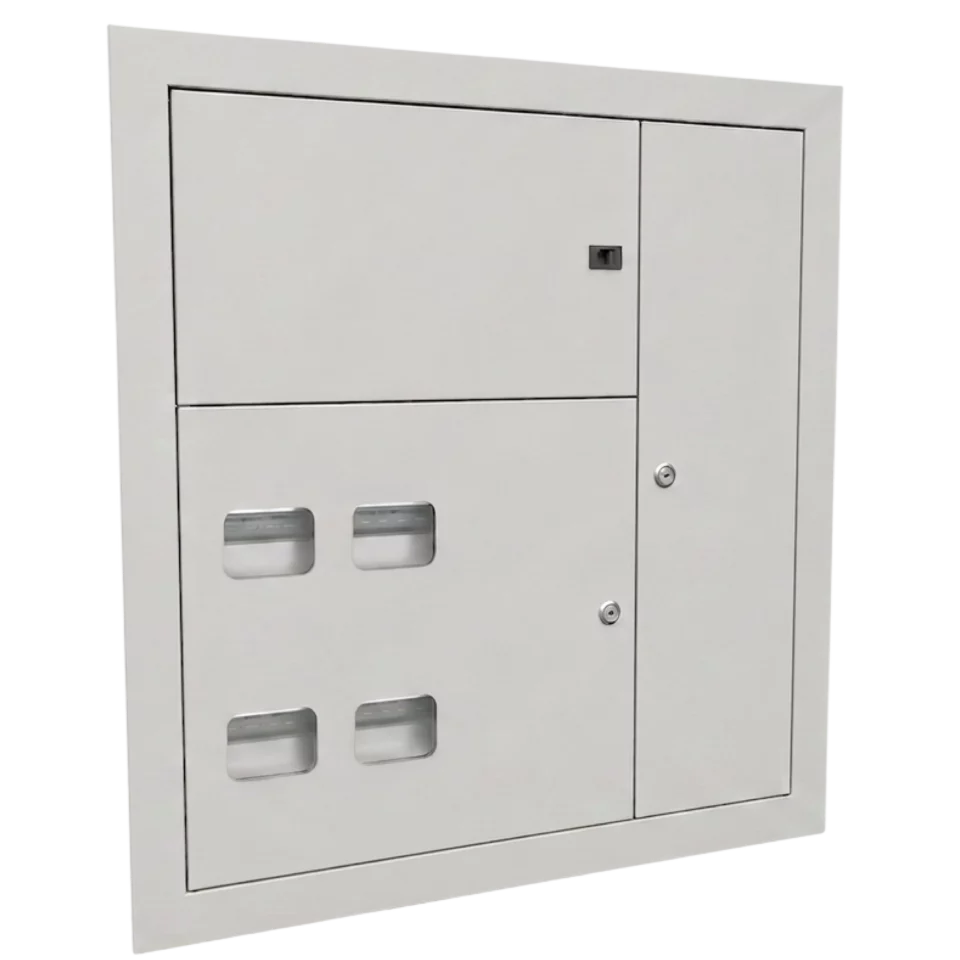

Корпус этажного щита ЩЭ-4 на 4 квартиры, вид спереди

Корпус щита этажного ЩЭ-4 на 4 квартиры, встраиваемый, IP31 — СЭЗ

Name: Корпус щита этажного ЩЭ-4 на 4 квартиры, встраиваемый, IP31
Brand: СпецЭнергоЗавод
SKU: SEZ-KE-009
Price: 17800 RUB
Availability: BackOrder

Артикул: SEZ-KE-009

Распечатать

Оценок пока нет

Габариты, В × Ш × Г: 1000 × 950 × 140 мм
Конструкция: Моноблочная
Установка: Встраиваемый
Состояние поставки: Собранный корпус
Защита при поставке: IP31
Защита готовой сборки: IP31
Боковые панели: Несъёмные

Стандартный цвет — RAL 7035. Окраска в другой цвет RAL — по запросу.

Количество квартир

Способ установки

17 800 ₽ Под заказ Цена не является публичной офертой. Окончательные детали уточняйте у менеджера.

Доставка по РФ Отправим готовое оборудование транспортной компанией.

Производство от 5 дней Срок фиксируем после согласования комплектации.

Отсрочка платежа Для организаций — по согласованию.

Гибкие условия работы Согласуем удобный формат оплаты и поставки.

Нестандартные решения Изготовим оборудование под требования объекта.

Подстроимся под бюджет Предложим комплектацию без лишних затрат.

Замена оборудования Подберём совместимую замену комплектующих.

Корректировка проекта При необходимости проверим и скорректируем решение.

Доставка по РФ Отправим готовое оборудование транспортной компанией.

Производство от 5 дней Срок фиксируем после согласования комплектации.

Отсрочка платежа Для организаций — по согласованию.

Гибкие условия работы Согласуем удобный формат оплаты и поставки.

Нестандартные решения Изготовим оборудование под требования объекта.

Подстроимся под бюджет Предложим комплектацию без лишних затрат.

Замена оборудования Подберём совместимую замену комплектующих.

Корректировка проекта При необходимости проверим и скорректируем решение.

О товаре

Корпус щита этажного ЩЭ-4: учёт и распределение электроэнергии на этаже.

Компоновка выбранного типоразмера: квартир — 4; DIN-реек — 8; слаботочный отсек — есть.

Характеристики выбранного исполнения: габариты 1000 × 950 × 140 мм, встраиваемый, IP31, стандартный цвет RAL 7035, окраска в другой цвет RAL доступна по запросу, порошковая краска, шагрень, УХЛ4.

Комплектация и конструктивные элементы: комплект монтажной рамы и панелей функциональных отсеков входит в комплект; DIN-рейки распределительного отсека — 2 шт.; DIN-рейки вводно-учётного отсека — 4 шт.; DIN-рейки слаботочного отсека — 2 шт.; окна учёта — 4 шт.; распорные болты — 4 шт.; PE-шина; кабельный ввод: сверху и снизу; для кабельного стояка; задняя стенка: несъёмная.

Материал корпуса: стандартное исполнение — листовая сталь с порошковой окраской. По запросу доступны оцинкованная и нержавеющая сталь; материал согласуется при оформлении заявки. Материал монтажной панели указан отдельно в характеристиках.

Комплектация поставки

Входит в комплект

Металлокорпус в сборе — 1 шт
DIN-рейки распределительного отсека — 2 шт
DIN-рейки вводно-учётного отсека — 4 шт
DIN-рейки слаботочного отсека — 2 шт
Распорные болты — 4 шт
Металлические замки — 3 шт
Окна учёта — 4 шт. PE-шина Комплект элементов заземления Паспорт изделия

Не входит в комплект

Счётчики электроэнергии Модульная аппаратура Вводные и распределительные шины, если не указаны в артикуле Кожух для навесной установки — для встраиваемых исполнений поставляется отдельно

Нужна дополнительная комплектация? Специалист добавит необходимые позиции в заказ и поможет с подбором совместимого оборудования.

Характеристики

Конструкция

Габариты, В × Ш × Г: 1000 × 950 × 140 мм
Назначение: Учёт и распределение электроэнергии на этаже
Способ установки: Встраиваемый
Конструкция корпуса: Моноблочная
Конструкция несущей части: Цельносварная оболочка
Стыковка в линейку: Не предусмотрена
Степень защиты: IP31
Размер монтажной панели, мм: Несъёмная монтажная рама; размеры зон учёта и распределения — по габаритному чертежу
Примечание к внутренним размерам: Рекомендуемая монтажная ниша: минимум 930 × 860 × 140 мм; максимум 980 × 930 × более 140 мм.
Вес, кг (ориент.): 23
Материал корпуса: Листовая сталь
Покрытие: Порошковая окраска
Стандартный цвет: RAL 7035
Другие цвета RAL: По запросу

Конструкция

Доступ спереди: Раздельный доступ через двери учётного, распределительного и слаботочного отсеков
Доступ сзади: Не предусмотрен
Внутреннее секционирование: Три функциональные зоны: вводно-учётная, распределительная и слаботочная
Шинный отсек: Вводно-учётный отсек с местом для магистральных проводников и PE-шины
Кабельный отсек: Вертикальная зона прокладки магистральных и абонентских линий
Количество дверей: 3
Открывание двери: Три независимые двери
Угол открывания двери: до 120°
Боковые панели: Несъёмные
Задняя стенка: Несъёмная
Комплект объединения: Не применяется
Толщина корпуса, мм: 1,0
Толщина двери, мм: 1,0
Количество квартир: 4
DIN-реек, шт.: 8
Слаботочный отсек: Есть
Монтажная панель: Есть
Тип монтажной панели: Комплект монтажной рамы и панелей функциональных отсеков
Монтажных панелей, шт.: По количеству функциональных отсеков
Съёмная монтажная панель: Нет
Внутренняя монтажная система: DIN-рейки распределительного отсека — 2 шт.; DIN-рейки вводно-учётного отсека — 4 шт.; DIN-рейки слаботочного отсека — 2 шт.; окна учёта — 4 шт.; распорные болты — 4 шт.; PE-шина
Заземление: Шпильки заземления на корпусе и двери
Тип замка: Металлические замки IP31
Количество замков: 3
Расположение кабельного ввода: Сверху и снизу
Исполнение кабельного ввода: Для кабельного стояка
