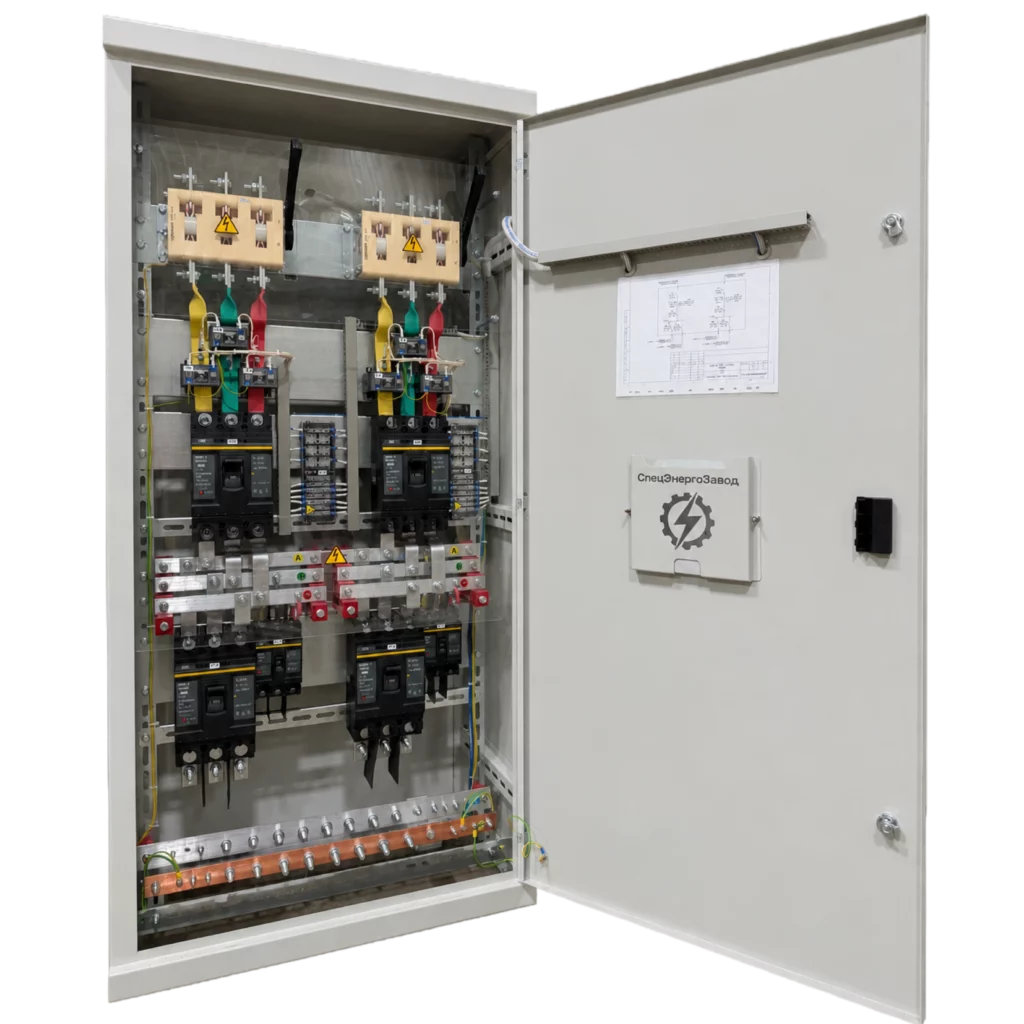

ВРУ как вводной узел здания

Вводно-распределительное устройство устанавливается в точке, где внешняя питающая линия соединяется с внутренней сетью объекта. Через ВРУ питание поступает к этажным, групповым и технологическим распределительным щитам.

Вводной аппарат обеспечивает общее отключение здания или его отдельной части. Отходящие аппараты защищают подключённые линии и локализуют повреждение внутри конкретного участка сети.

При необходимости во ВРУ размещается оборудование для учёта электроэнергии. Параметры сети могут выводиться на измерительные приборы или передаваться во внешнюю систему контроля.

Производство ВРУ по проекту - СЭЗ

Работа над устройством начинается с изучения схемы электроснабжения. Инженер определяет, каким образом питание должно поступать внутрь здания и как оно будет распределяться между отдельными частями объекта.

После этого формируется электрическая схема будущего ВРУ. Подбирается коммутационная аппаратура и определяется устройство токоведущей системы.

Конструкция корпуса разрабатывается после размещения оборудования. Внутреннее пространство должно обеспечивать безопасное подключение кабелей и удобный доступ при последующем обслуживании.

Перед началом сборки техническое решение согласовывается с заказчиком. Это позволяет заранее зафиксировать состав оборудования и исключить случайные изменения во время производства.

Варианты электрического исполнения

На объектах с одной питающей линией применяется одновводное ВРУ. Электроэнергия проходит через общий вводной аппарат и далее распределяется между внутренними линиями здания.

При наличии второго независимого источника устройство может разделяться на секции. В нормальном режиме каждая часть сети получает питание по утверждённой схеме. При нарушении электроснабжения система переходит в резервный режим.

ВРУ может объединять вводную и распределительную функции в одной конструкции. На более крупных объектах эти части разделяются между несколькими шкафами, которые образуют единую систему.

Автоматическое резервирование

Когда объект не должен оставаться без питания при отключении основного источника, в составе ВРУ предусматривается система АВР.

Автоматика контролирует состояние питающей сети и запускает переключение только после подтверждения устойчивого нарушения. Это позволяет не реагировать на кратковременные отклонения, которые не требуют перехода на резерв.

После восстановления основного питания возврат выполняется по согласованному алгоритму. Он может происходить автоматически либо после команды оператора.

Если резервным источником служит генераторная установка, система сначала формирует команду запуска. Подключение объекта выполняется после выхода генератора в рабочий режим.

Учёт электроэнергии

ВРУ может использоваться как точка размещения коммерческого или технического учёта. Схема измерительных цепей определяется проектной документацией.

При коммерческом учёте конструкция должна соответствовать требованиям энергоснабжающей организации. Размещение счётчиков и возможность их пломбирования согласовываются до изготовления корпуса.

Технический учёт применяется для внутреннего контроля потребления. Полученные данные помогают анализировать нагрузку и работу отдельных частей объекта.

Измерительное оборудование может передавать информацию в диспетчерскую систему. Интерфейс связи определяется до разработки внутренних цепей.

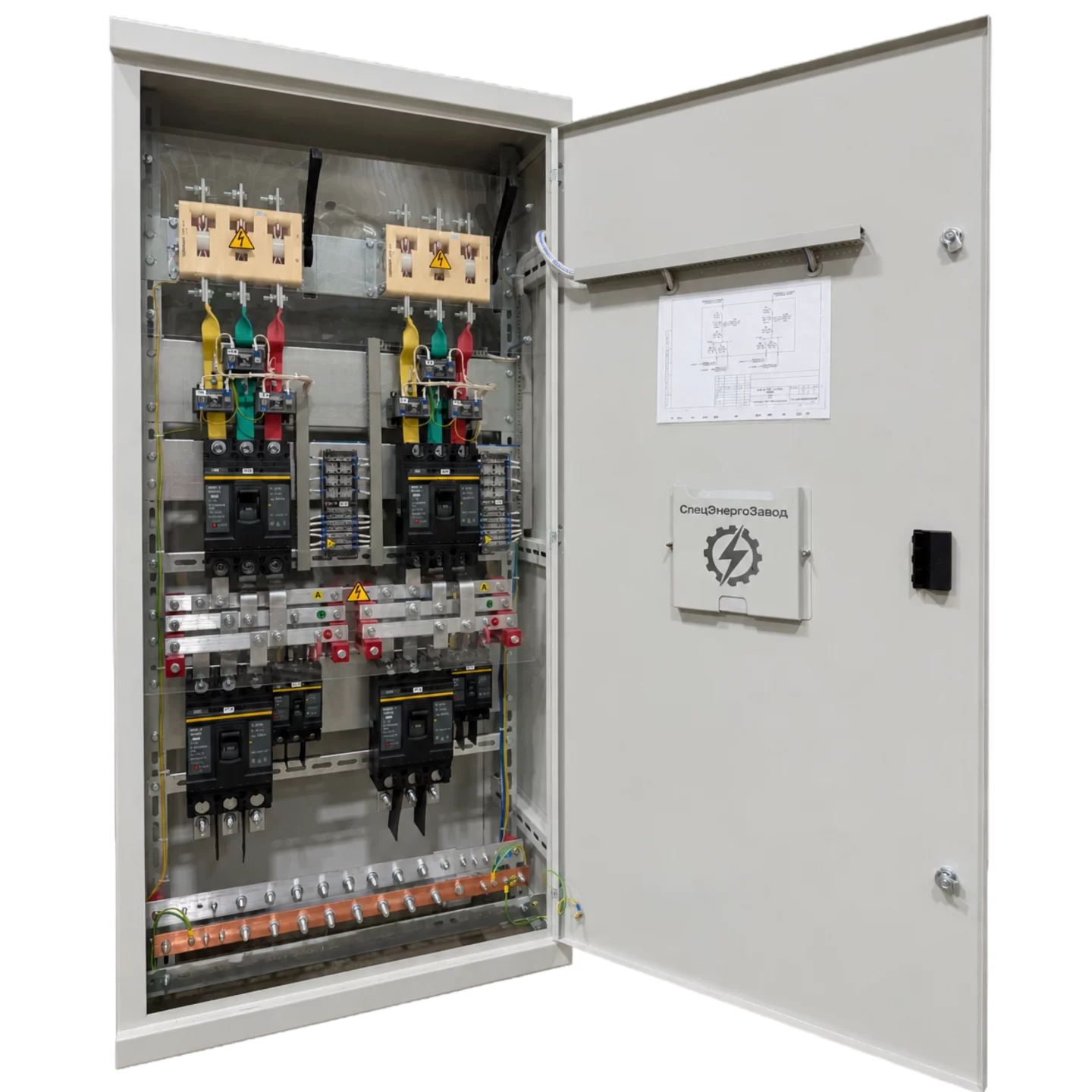

Конструкция вводно-распределительного устройства

ВРУ выполняется в напольном или настенном корпусе. Конкретное решение зависит от мощности объекта и объёма установленной аппаратуры.

Крупное устройство собирается из нескольких шкафов. После объединения они образуют единую вводно-распределительную систему.

Вводная часть принимает питание и содержит главный коммутационный аппарат. Распределительная часть передаёт электроэнергию внутренним линиям здания. Отдельное пространство может быть предусмотрено для учёта или автоматики.

Размер корпуса определяется фактической компоновкой. Пространство внутри шкафа должно позволять подключить внешние кабели без чрезмерного изгиба и механического воздействия на аппараты.

Внутреннее разделение

Внутри ВРУ могут создаваться отдельные функциональные пространства. Такое исполнение разделяет силовые цепи, оборудование учёта и цепи управления.

Разделение упрощает обслуживание и ограничивает доступ к соседним токоведущим частям. Его конструкция определяется требованиями конкретного проекта.

Фактическое исполнение согласовывается до производства и указывается в документации на готовое устройство.

Токоведущая система

Внутренние шины обеспечивают передачу электроэнергии от вводного аппарата к распределительной части. Их конструкция рассчитывается по рабочей нагрузке объекта.

После расчёта допустимого нагрева проверяется устойчивость системы при коротком замыкании. Крепления должны сохранять механическую прочность при аварийном воздействии.

Материал и сечение шин определяются техническим решением. Выбранная система влияет на габариты корпуса и расположение оборудования.

Подключение кабельных линий

Направление ввода питания определяется устройством помещения. При наличии кабельного канала подключение обычно выполняется через нижнюю часть корпуса.

Верхнее подключение применяется в тех случаях, когда питающая трасса проходит над оборудованием. Такое решение должно быть предусмотрено до изготовления шкафа.

Внутреннее пространство рассчитывается с учётом количества проводников и допустимого радиуса их изгиба. Кабель не должен создавать механическую нагрузку на выводы аппарата.

Применение ВРУ

В жилом доме ВРУ связывает внешнюю питающую сеть с внутренней системой распределения. Через него питание передаётся к этажным щитам и общедомовым потребителям.

На коммерческом объекте устройство обеспечивает ввод электроэнергии и распределение нагрузки между отдельными помещениями или инженерными системами.

На производственной площадке ВРУ может питать локальные распределительные щиты, технологическое оборудование и вспомогательные системы.

При реконструкции устройство проектируется с учётом существующих кабельных линий и ограничений помещения. Это позволяет заменить устаревшее оборудование без необоснованной переделки всей сети.

Технические характеристики

Комплектующие и аппаратура

Оборудование подбирается после расчёта параметров сети. Аппараты должны соответствовать рабочей нагрузке и обеспечивать безопасное отключение аварийного тока.

Марка комплектующих согласовывается с заказчиком до начала производства. При необходимости рассматривается оборудование определённого производителя.

Возможная замена проходит инженерную проверку. Она не должна ухудшать характеристики устройства или нарушать согласованную работу защитных аппаратов.

Собственное производство - СЭЗ

СпецЭнергоЗавод самостоятельно изготавливает металлокорпуса для ВРУ. Благодаря этому размеры шкафа определяются реальной компоновкой оборудования, а не ограничениями готового типового корпуса.

После изготовления корпуса начинается электромонтаж. Работы выполняет собственная команда сборщиков под контролем инженеров.

Параллельная работа производственных участков сокращает продолжительность внутреннего цикла. При этом сборка выполняется по утверждённой документации.

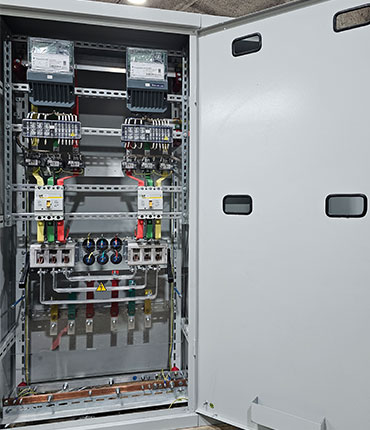

Изображение: сборка ВРУ на производственной площадке СпецЭнергоЗавода.

Срок производства ВРУ в СпецЭнергоЗаводе

После согласования рабочей документации начинается изготовление металлокорпуса. Затем выполняется установка оборудования и монтаж внутренних соединений.

Готовое ВРУ проходит проверку перед отгрузкой. Производственный цикл обычно занимает от 5 до 14 дней после согласования документации и поступления комплектующих.

В этот период не входит время проектного согласования с заказчиком.

Если устройство комплектуется сложной аппаратурой, которую поставщик изготавливает специально под заказ, общий срок увеличивается на время её производства.

Стандартные комплектующие поступают быстрее. СпецЭнергоЗавод работает напрямую с заводами-изготовителями и крупными федеральными дистрибьюторами.

Контроль перед отгрузкой

После завершения сборки готовое устройство сверяется с согласованной схемой. Установленная аппаратура должна соответствовать утверждённой спецификации.

Затем проверяется работа коммутационных аппаратов и механических блокировок. Маркировка внутренних цепей должна совпадать с документацией.

В исполнении с АВР моделируется изменение состояния источников питания. Система должна выполнить утверждённый алгоритм переключения.

Изображение: проверка ВРУ перед отправкой заказчику.

Срок службы и гарантия на ВРУ от СпецЭнергоЗавода

При правильном монтаже и соблюдении требований эксплуатации оборудование СпецЭнергоЗавода может служить до 25 лет.

Фактическая продолжительность работы зависит от режима нагрузки и своевременности технического обслуживания.

Гарантия определяется составом установленного оборудования. В среднем она составляет от 3 до 5 лет.

Точные условия фиксируются в договоре поставки и паспорте конкретного устройства.

Документация

Вместе с ВРУ оформляется паспорт изделия. Электрические схемы соответствуют фактически изготовленной конфигурации.

Документация на установленную аппаратуру предоставляется в согласованном объёме.

Дополнительные документы включаются в поставку, когда это предусмотрено договором.

Что требуется для расчёта ВРУ

Для начала работы можно направить однолинейную схему. При её отсутствии специалистам СпецЭнергоЗавода достаточно технического задания или описания объекта.

Инженер изучит исходную информацию и определит, какие параметры необходимо уточнить.

Если оборудование устанавливается в существующем помещении, дополнительно проверяются доступные размеры и направление подключения кабелей.

После согласования технического решения формируется коммерческое предложение.

Чем ВРУ отличается от ГРЩ

ВРУ устанавливается на вводе здания и передаёт электроэнергию во внутреннюю распределительную систему.

ГРЩ обычно становится главным распределительным узлом более крупного объекта и принимает питание со стороны трансформаторной подстанции или другого основного источника.

На практике состав оборудования может частично совпадать. Окончательное название определяется местом устройства в проектной схеме и его функцией.
