Собственное производство полного цикла

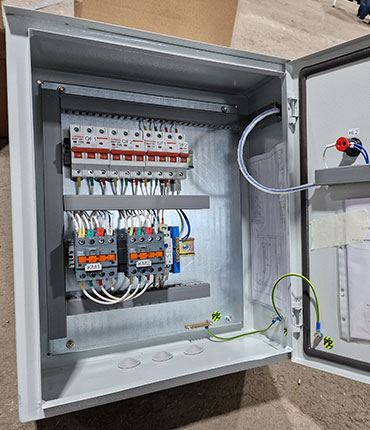

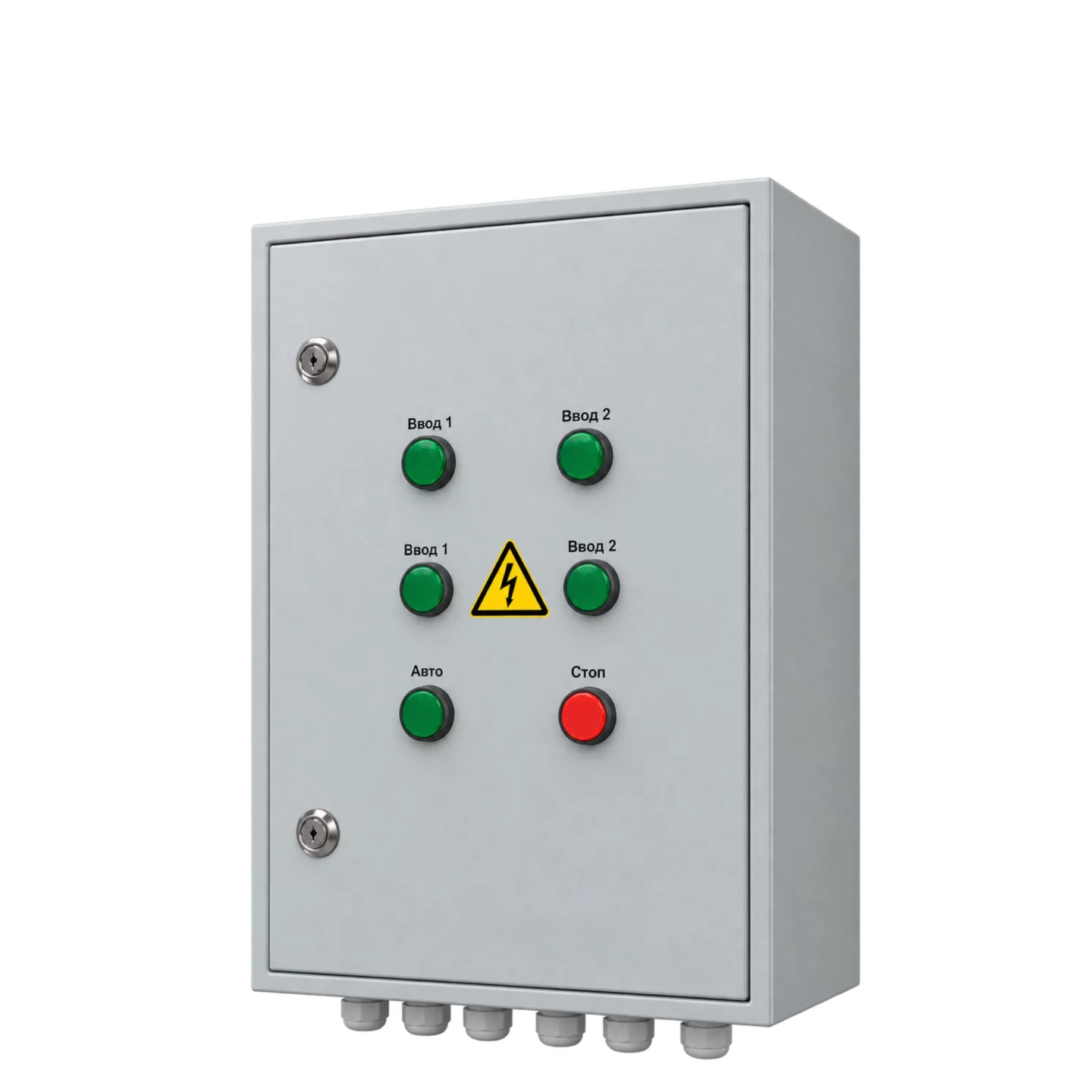

Производство и сборка в Ростове-на-Дону: АВР и ЩАП — автоматическое включение резерва
Щиты АВР и ЩАП автоматически переключают нагрузку на резервный источник при нарушении основного питания.
Алгоритм контролирует параметры источников, выполняет переключение и возвращает питание по согласованной логике.
Изготавливаем АВР и ЩАП по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение АВР и ЩАП
Схема строится по числу вводов, наличию секционного аппарата, типу резервного источника и требованиям к приоритету. Учитываются электрические и механические блокировки.
Функции и состав
- контроль наличия и параметров питания
- автоматическое переключение источников
- блокировка параллельного включения
- ручной и автоматический режимы
- сигнализация и передача состояний
Варианты исполнения
- два ввода на одну секцию
- два ввода с секционным аппаратом
- основной ввод и дизель-генератор
- контакторная или мотор-приводная коммутация
- контроллерное или релейное управление
Основные характеристики
Производство и контроль
Алгоритмы управления согласуем до сборки. После монтажа проверяем силовые и управляющие цепи, работу защит, сигнализацию, ручной и автоматический режимы. Для шкафов с контроллером или преобразователями выполняем базовую настройку параметров в пределах согласованного задания.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Конфигурацию силового оборудования определяем по расчётным токам, ожидаемому току короткого замыкания, требуемой селективности и способу подключения кабелей. Эти данные влияют на выбор аппаратов, сечение шин, внутреннее секционирование, отвод тепла и размеры корпуса.
Логику АВР согласуем для пропадания напряжения, нарушения чередования фаз, восстановления основного источника и отказа коммутационного аппарата. Для ответственных нагрузок предусматриваем запрет параллельной работы вводов и однозначную индикацию состояния.
- число рабочих и резервных вводов
- номиналы вводных и секционного аппаратов
- допустимое время переключения
- условия возврата на основной ввод
- электрические и механические блокировки
- ручной режим и дистанционные сигналы
Что проверяем перед поставкой
До отгрузки сверяем аппаратуру и маркировку с согласованной схемой, проверяем механическую сборку, доступные контактные соединения, защитные цепи, блокировки и работу коммутационных аппаратов. Для многосекционных изделий отдельно контролируем стыковку секций и последовательность шинных связей.
- соответствие однолинейной схеме и спецификации
- маркировка аппаратов, проводников и клемм
- защитные проводники и соединение корпуса
- доступность подключения и обслуживания
- комплектность эксплуатационных документов
Что требуется для расчёта
Ключевой исходный документ — алгоритм работы источников и коммутационных аппаратов.
- число и параметры источников
- номинальные токи вводов
- состав коммутационных аппаратов
- приоритет и условия возврата
- выдержки времени и блокировки
- сигналы диспетчеризации
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта АВР и ЩАП?
Нужны параметры источников, токи вводов, схема коммутации, алгоритм переключения и возврата, выдержки времени, блокировки и перечень внешних сигналов.
Можно ли изменить размеры и компоновку АВР и ЩАП?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для АВР и ЩАП?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит АВР и ЩАП?
Имитируем изменение состояния источников, проверяем алгоритм переключения, блокировки, ручной режим, индикацию и выходные сигналы.
Можно ли заказать доставку АВР и ЩАП по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
Можно ли сделать АВР для дизель-генератора?
Да. В схеме учитываются команда запуска, подтверждение готовности генератора, задержки переключения, охлаждение и останов по согласованному алгоритму.
Практика применения
Производство и сборка в Ростове-на-Дону: АВР и ЩАП — автоматическое включение резерва в проектах
Изготовление ГРЩ для АК «Аллея Дружбы»
[ ООО СЗ «КМГ-Комфорт» ]
Изготовление ГРЩ 2000 А для комплекса апартаментов «Аллея Дружбы» в Евпатории.
