Собственное производство полного цикла

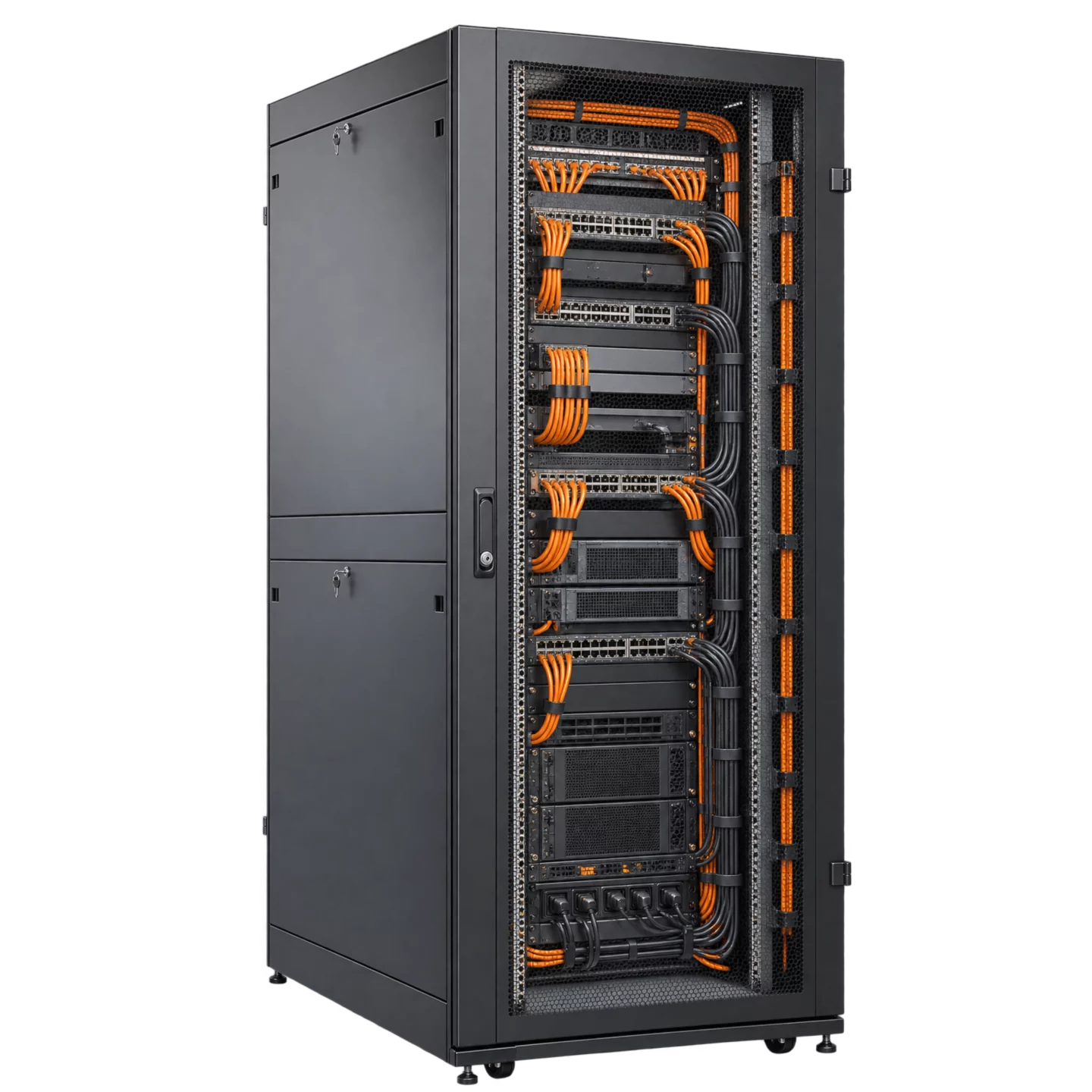

Производство и сборка в Ростове-на-Дону: ШТК — телекоммуникационный шкаф
Телекоммуникационный шкаф ШТК предназначен для размещения сетевого, серверного и кроссового оборудования.
Внутренняя система монтажа, питание и кабельная организация проектируются под фактическую спецификацию.
Изготавливаем ШТК по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ШТК
Высота, глубина и полезная нагрузка выбираются по составу оборудования. Для активных устройств учитываются тепловыделение, вентиляция и обслуживание.
Функции и состав
- монтаж оборудования на стойках или полках
- организация кабельных трасс
- распределение электропитания
- заземление корпуса и установленного оборудования
- вентиляция и контроль микроклимата по заданию
Варианты исполнения
- напольный или настенный шкаф
- с 19-дюймовой монтажной системой по заданию
- с перфорированными или глухими дверями
- с вентиляторами и термостатом
- с источником бесперебойного питания
Основные характеристики
Производство и контроль
Внутреннюю компоновку определяем по перечню активного и пассивного оборудования, кабельным вводам, тепловыделению и требованиям к обслуживанию. Проверяем крепление оборудования, организацию питания и заземления, маркировку линий и доступ к коммутационным элементам.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Компоновку телекоммуникационного шкафа строим от перечня активного и пассивного оборудования. Учитываем монтажный формат, глубину приборов, радиусы изгиба кабелей, тепловыделение, организацию питания, заземление и раздельную прокладку силовых и сигнальных трасс.
ШТК подбираем по габаритам самого глубокого прибора и требуемому запасу для коммутации. Съёмные панели, монтажные профили и дверное исполнение согласуем с условиями обслуживания.
- напольное или настенное исполнение
- монтажная высота и полезная глубина
- перфорация и кабельные вводы
- вентиляторные модули
- розеточные блоки и защита питания
- двери, замки и доступ
Что проверяем перед поставкой
После монтажа проверяем крепление оборудования и кабельных организаторов, доступ к портам и кроссам, работу вентиляции и цепей питания. Оптические и медные соединения не должны испытывать натяжение при открывании дверей и обслуживании.
- монтажные профили и полезная глубина
- кабельные вводы и организаторы
- питание и защитные аппараты
- вентиляция и температурный режим
- заземление корпуса и оборудования
Что требуется для расчёта
Нужны размеры и масса каждого устанавливаемого устройства.
- перечень оборудования
- монтажная высота и глубина устройств
- масса и тепловыделение
- схема питания и резервирования
- число кабелей и направления ввода
- условия установки
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ШТК?
Укажите перечень, размеры и массу оборудования, требуемую монтажную систему, питание, тепловыделение, кабельные вводы и условия установки.
Можно ли изменить размеры и компоновку ШТК?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ШТК?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ШТК?
Проверяем монтажные элементы, двери и замки, питание и заземление, кабельные вводы, вентиляцию и доступ для обслуживания.
Можно ли заказать доставку ШТК по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
Заявка
Рассчитать изделие
Укажите тип оборудования, исполнение и количество. Менеджер проверит комплектацию и рассчитает поставку.
