Собственное производство полного цикла

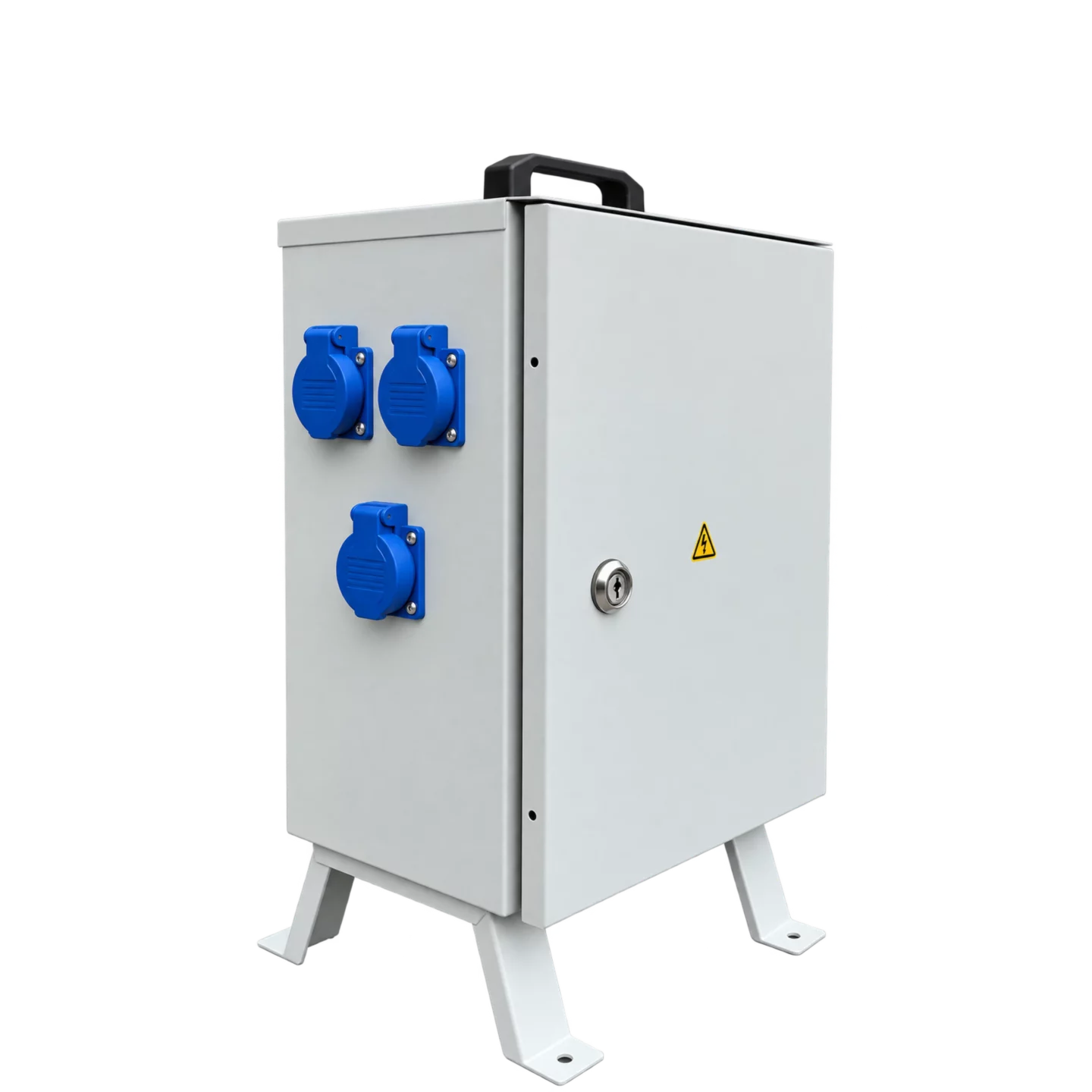

Производство и сборка в Ростове-на-Дону: ШМ — щит механизации

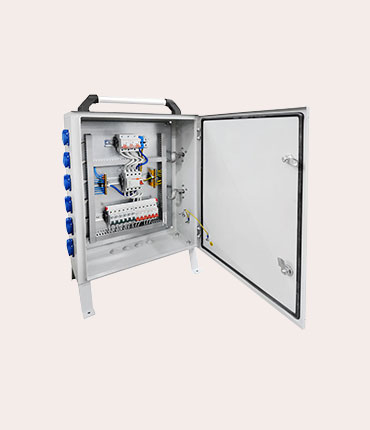

Щит механизации ШМ распределяет питание временных или постоянных силовых потребителей.
Состав щита формируется под подключаемые механизмы, розеточные линии, освещение и требования к защите.
Изготавливаем ШМ по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ШМ
Розетки, аппараты и кабельные вводы размещаются с учётом безопасного подключения и эксплуатации. Для наружного применения подбирается соответствующее исполнение корпуса.
Функции и состав
- приём и распределение питания
- защита силовых и розеточных линий
- подключение переносных механизмов
- местное отключение групп
- защита от неблагоприятных условий установки
Варианты исполнения
- с промышленными розетками
- с клеммными выводами
- стационарное или переносное исполнение
- однофазные и трёхфазные линии
- корпус для внутренней или наружной установки
Основные характеристики
Производство и контроль
Компоновку силовой части проверяем по рабочим токам, расчётному току короткого замыкания, способу прокладки проводников и условиям обслуживания. До передачи в поставку контролируем монтаж аппаратов, шинные и кабельные соединения, маркировку, механические блокировки и соответствие сборки согласованным документам.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Состав распределительного щита формируется по групповой схеме. Учитываем номинал ввода, количество отходящих линий, характеристики защит, раздельное подключение PE и N, необходимый резерв модулей и фактические размеры места установки.
Щит механизации компонуем для временных и меняющихся нагрузок стройплощадки. Органы отключения и розеточные группы располагаем с учётом частого подключения, а корпус выбираем по условиям пыли, влаги и механических воздействий.
- мощность и число подключаемых механизмов
- розеточные и силовые выходы
- вводной аппарат и учёт
- защита от утечки тока
- переносное или стационарное исполнение
- условия строительной площадки
Что проверяем перед поставкой
Перед поставкой сверяем номиналы и характеристики аппаратов, групповые обозначения, шины, перемычки и клеммы. Компоновка должна оставлять доступ к вводному аппарату, соединениям и кабельным трассам без демонтажа соседних устройств.
- номиналы вводного и групповых аппаратов
- раздельные шины PE и N
- маркировка каждой отходящей линии
- резерв места по согласованной схеме
- соответствие навесному или встраиваемому монтажу
Что требуется для расчёта
Нужно перечислить все механизмы и точки подключения.
- мощности и токи потребителей
- количество однофазных и трёхфазных линий
- типы розеток или клемм
- длина и направление кабелей
- условия эксплуатации
- способ установки или переноса
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ШМ?
Укажите перечень механизмов, мощности, число и тип розеток, номиналы линий, условия эксплуатации и способ установки.
Можно ли изменить размеры и компоновку ШМ?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ШМ?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ШМ?
Проверяем аппараты защиты, розетки и клеммы, маркировку групп, механическое крепление и соответствие корпуса условиям установки.
Можно ли заказать доставку ШМ по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
Заявка
Рассчитать изделие
Укажите тип оборудования, исполнение и количество. Менеджер проверит комплектацию и рассчитает поставку.
