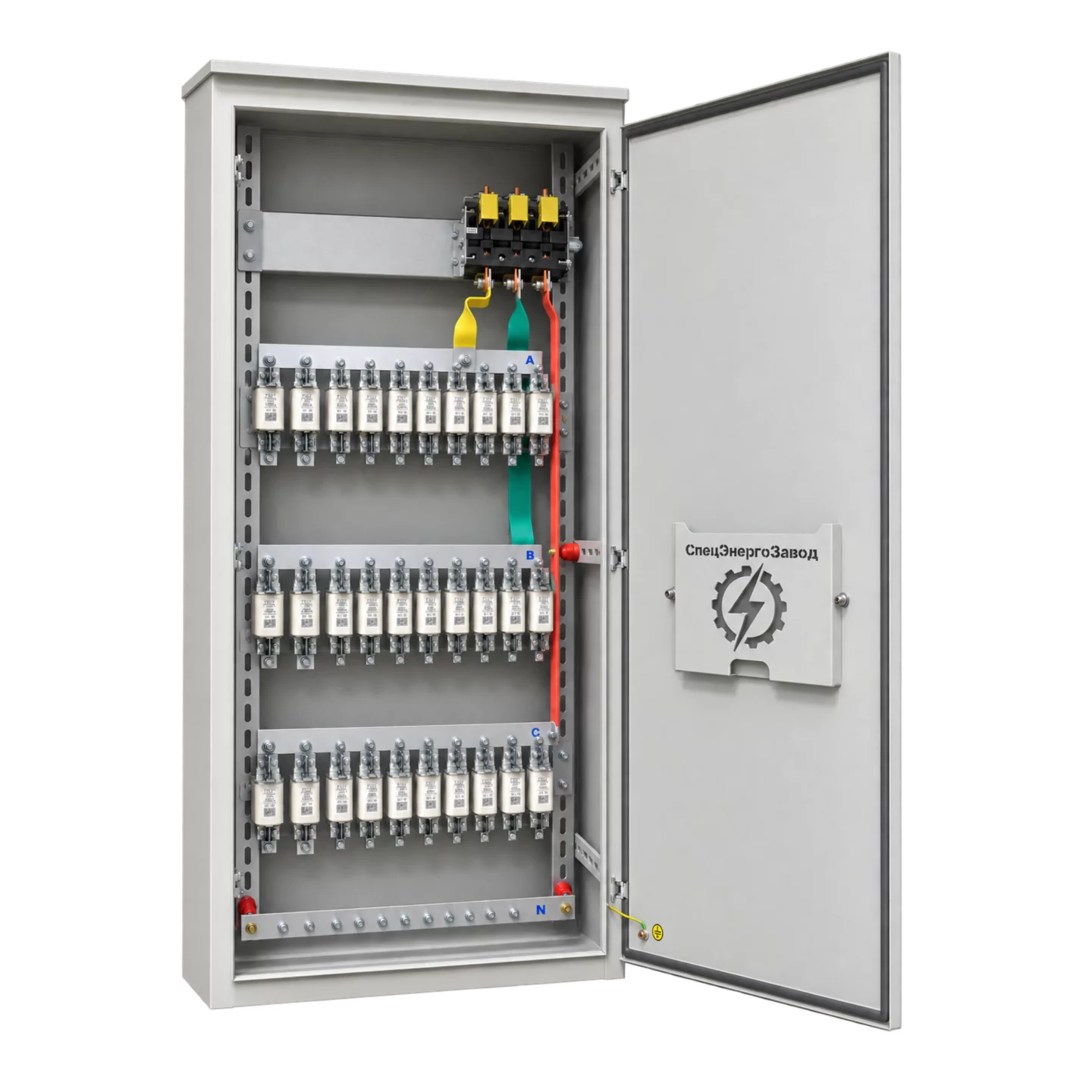

Производство и сборка в Ростове-на-Дону: ШРС — силовой распределительный шкаф
Силовой распределительный шкаф ШРС распределяет электроэнергию по группам силовых потребителей.
ШРС комплектуется вводным аппаратом или вводными зажимами, сборными шинами и аппаратами защиты отходящих линий.
Изготавливаем ШРС по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ШРС
Количество и номиналы присоединений задаются ведомостью нагрузок. Конструкция учитывает способ подключения кабелей, доступ для обслуживания и размещение в электрощитовой или производственном помещении.
Функции и состав
- распределение питания между силовыми линиями
- защита линий от короткого замыкания и перегрузки
- коммутация отдельных присоединений
- сбор сигналов состояния по заданию
- организация общего или раздельных шинных отсеков
Варианты исполнения
- с рубильниками и предохранителями
- с автоматическими выключателями
- с вводным аппаратом или без него
- односекционное и секционное исполнение
- напольный или навесной шкаф
Основные характеристики
Производство и контроль
Компоновку силовой части проверяем по рабочим токам, расчётному току короткого замыкания, способу прокладки проводников и условиям обслуживания. До передачи в поставку контролируем монтаж аппаратов, шинные и кабельные соединения, маркировку, механические блокировки и соответствие сборки согласованным документам.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Конфигурацию силового оборудования определяем по расчётным токам, ожидаемому току короткого замыкания, требуемой селективности и способу подключения кабелей. Эти данные влияют на выбор аппаратов, сечение шин, внутреннее секционирование, отвод тепла и размеры корпуса.
ШРС может быть выполнен с рубильником, автоматическим выключателем или без вводного аппарата. Расположение предохранителей и кабельных зажимов выбираем с учётом безопасной замены и подключения проводников.
- номинальный ток ввода
- число и токи фидеров
- автоматы или предохранители на отходящих линиях
- материал и сечение сборных шин
- верхнее или нижнее подключение
- степень защиты и способ установки
Что проверяем перед поставкой
До отгрузки сверяем аппаратуру и маркировку с согласованной схемой, проверяем механическую сборку, доступные контактные соединения, защитные цепи, блокировки и работу коммутационных аппаратов. Для многосекционных изделий отдельно контролируем стыковку секций и последовательность шинных связей.
- соответствие однолинейной схеме и спецификации
- маркировка аппаратов, проводников и клемм
- защитные проводники и соединение корпуса
- доступность подключения и обслуживания
- комплектность эксплуатационных документов
Что требуется для расчёта
Расчёт начинается с перечня подключаемых линий и условий установки.
- ток и тип ввода
- количество и токи отходящих линий
- характер подключаемой нагрузки
- расчётный ток короткого замыкания
- марка и направление кабельных вводов
- допустимые размеры шкафа
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ШРС?
Нужны ток ввода, перечень отходящих линий с номиналами, данные по короткому замыканию, типы аппаратов, направление кабелей и габаритные ограничения.
Можно ли изменить размеры и компоновку ШРС?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ШРС?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ШРС?
Контролируем аппаратуру, шинные и кабельные соединения, маркировку линий, механическую работу дверей и коммутационных устройств.
Можно ли заказать доставку ШРС по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
