Собственное производство полного цикла

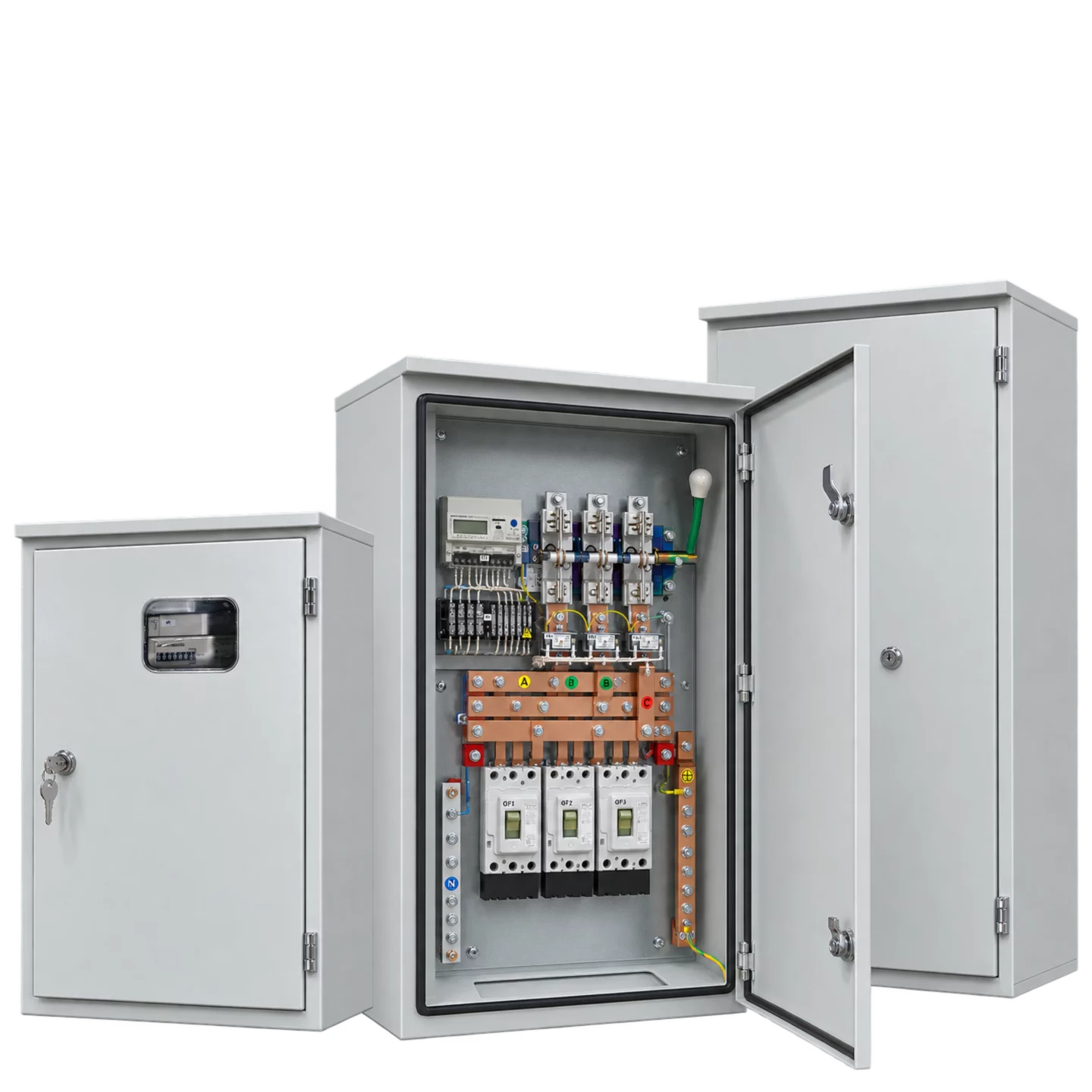

Производство и сборка в Ростове-на-Дону: Распределительные щиты ЩР и пункты ПР
Распределительные щиты ЩР и пункты ПР защищают и распределяют групповые силовые линии.
Оборудование формируется под заданное число модульных или силовых аппаратов, ток ввода и параметры отходящих присоединений.
Изготавливаем ЩР и ПР по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ЩР и ПР
ЩР обычно применяется для модульного распределения, ПР — для более мощных групповых линий и аппаратов. Точное наименование и состав определяются проектом.
Функции и состав
- ввод и распределение электроэнергии
- защита групповых линий
- ручное отключение отдельных групп
- размещение аппаратов и клемм
- маркировка и организация кабельных подключений
Варианты исполнения
- навесное и встраиваемое исполнение
- с вводным аппаратом или вводными клеммами
- с модульной или силовой аппаратурой
- с отдельными отсеками
- нестандартный корпус под место установки
Основные характеристики
Производство и контроль
Компоновку силовой части проверяем по рабочим токам, расчётному току короткого замыкания, способу прокладки проводников и условиям обслуживания. До передачи в поставку контролируем монтаж аппаратов, шинные и кабельные соединения, маркировку, механические блокировки и соответствие сборки согласованным документам.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Состав распределительного щита формируется по групповой схеме. Учитываем номинал ввода, количество отходящих линий, характеристики защит, раздельное подключение PE и N, необходимый резерв модулей и фактические размеры места установки.
Пункт ПР или щит ЩР может выполнять только распределение либо дополняться вводным отключением, измерением и вспомогательными цепями. Наименование фиксируем по проектной документации, а компоновку — по фактическому составу аппаратов.
- номинал вводного аппарата
- число и токи отходящих линий
- автоматические выключатели или предохранители
- необходимость измерения и учёта
- способ установки корпуса
- запас места для дополнительных линий
Что проверяем перед поставкой
Перед поставкой сверяем номиналы и характеристики аппаратов, групповые обозначения, шины, перемычки и клеммы. Компоновка должна оставлять доступ к вводному аппарату, соединениям и кабельным трассам без демонтажа соседних устройств.
- номиналы вводного и групповых аппаратов
- раздельные шины PE и N
- маркировка каждой отходящей линии
- резерв места по согласованной схеме
- соответствие навесному или встраиваемому монтажу
Что требуется для расчёта
Для расчёта нужны параметры ввода и ведомость групповых линий.
- номинал вводного аппарата
- число и токи отходящих линий
- тип защитных аппаратов
- необходимость учёта и управления
- размеры ниши или места установки
- направление кабелей
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ЩР и ПР?
Нужны номинал ввода, количество групп с токами, типы аппаратов, способ установки, размеры ниши или шкафа и направление кабельных вводов.
Можно ли изменить размеры и компоновку ЩР и ПР?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ЩР и ПР?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ЩР и ПР?
Проверяем соответствие аппаратов и маркировки схеме, качество соединений, работу дверей и доступность клемм для монтажа.
Можно ли заказать доставку ЩР и ПР по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
Практика применения
Производство и сборка в Ростове-на-Дону: Распределительные щиты ЩР и пункты ПР в проектах
ЖК «ЭКО-квартал Новый Горизонт»
[ ГК ЮгСпецСтрой ]
ВРУ, шкафы АВР, силовые и распределительные щиты для «ЭКО-квартал Новый Горизонт».
Московская строительная компания МСК
[ Жилой комплекс “Сердце Ростова-2” ]
Поставка ВРУ, распределительных и этажных щитов для жилого комплекса «Сердце Ростова-2» в Ростове-на-Дону.
Новый мост через реку Дон в районе станицы Старочеркасской
[ ООО «Автодор» ]
Шкаф навигационной сигнализации и шкафы мониторинга инженерных систем для мостового перехода через Дон.
Реконструкция РУ-0,4кВ основной питающей ТП 10/0,4кВ
[ Северо-Кавказское Логистическое Предприятие (ООО “СКЛ… ]
Поставка и монтаж распределительного устройства РУ-0,4 кВ на 1000 А с секционированием в Ростове-на-Дону.
Строительство ПС 110/10кВ «Лучистая»
[ АО «НЭСК-электросети» ]
Шкаф оптоволоконной связи ШОВС на оборудовании Eltex для подстанции 110/10 кВ «Лучистая».
Изготовление ГРЩ для АК «Аллея Дружбы»
[ ООО СЗ «КМГ-Комфорт» ]
Изготовление ГРЩ 2000 А для комплекса апартаментов «Аллея Дружбы» в Евпатории.
Заявка
Рассчитать изделие
Укажите тип оборудования, исполнение и количество. Менеджер проверит комплектацию и рассчитает поставку.
