Собственное производство полного цикла

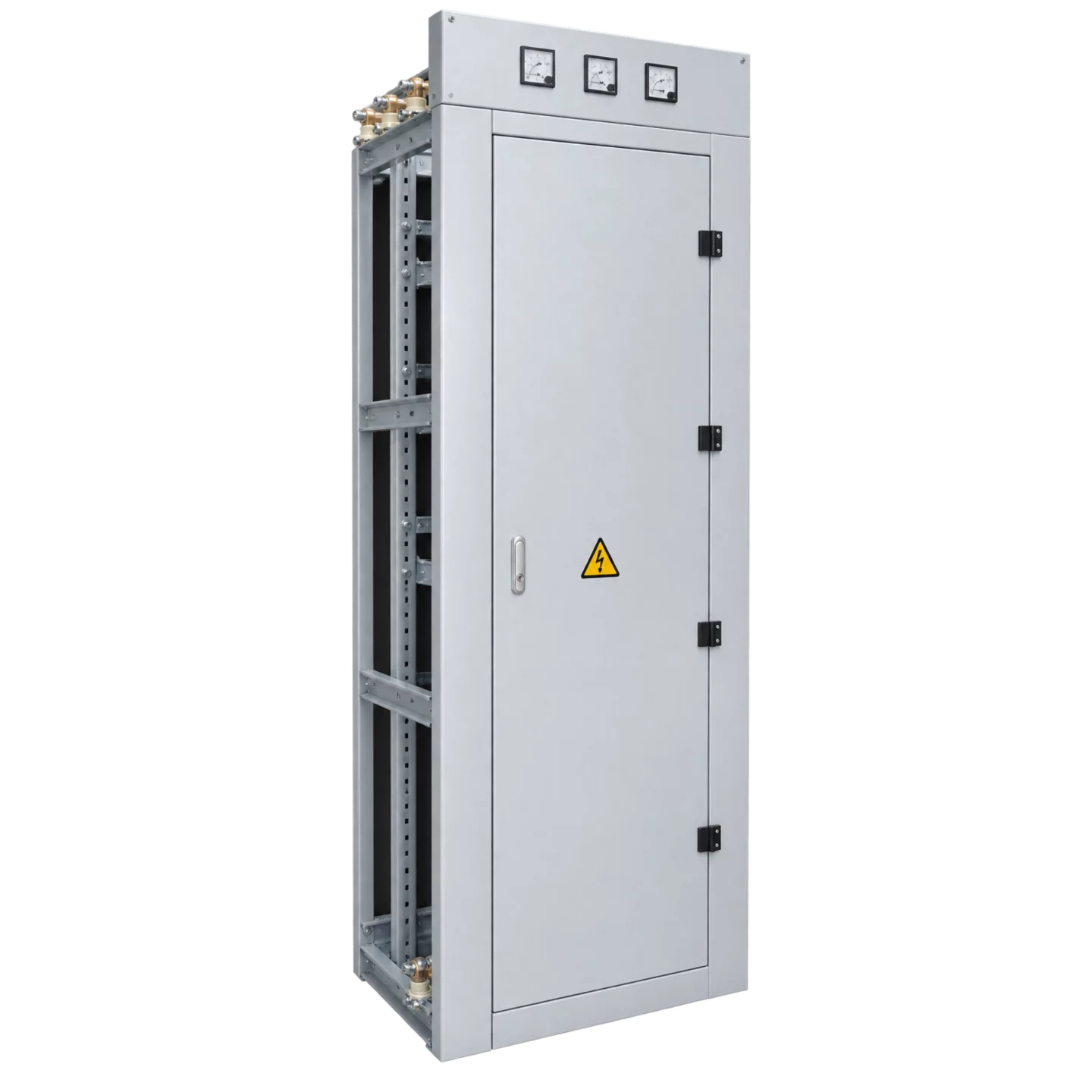

Производство и сборка в Ростове-на-Дону: Панели ЩО-70 и ЩО-90
Панели ЩО-70 и ЩО-90 применяются для комплектования распределительных устройств низкого напряжения.
Из панелей формируется линейка с вводными, секционными и линейными функциями под принятую схему распределения.
Изготавливаем панели ЩО-70 и ЩО-90 по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение панели ЩО-70 и ЩО-90
Набор панелей, шинные связи и взаимное расположение определяются схемой. При разработке учитываются фронт обслуживания, направление ввода кабелей, проходы и возможность установки на подготовленное основание.
Функции и состав
- ввод и секционирование сборных шин
- распределение питания по отходящим линиям
- защита и коммутация присоединений
- измерение параметров сети
- формирование единого распределительного устройства
Варианты исполнения
- вводные панели
- секционные панели
- линейные панели
- панели с измерением и учётом
- комбинированная линейка по проекту
Основные характеристики
Производство и контроль
Компоновку силовой части проверяем по рабочим токам, расчётному току короткого замыкания, способу прокладки проводников и условиям обслуживания. До передачи в поставку контролируем монтаж аппаратов, шинные и кабельные соединения, маркировку, механические блокировки и соответствие сборки согласованным документам.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Конфигурацию силового оборудования определяем по расчётным токам, ожидаемому току короткого замыкания, требуемой селективности и способу подключения кабелей. Эти данные влияют на выбор аппаратов, сечение шин, внутреннее секционирование, отвод тепла и размеры корпуса.
Панели ЩО формируем в линейку с односторонним обслуживанием. При компоновке учитываем общий фронт установки, стыковку сборных шин, транспортные секции и доступ к аппаратам со стороны прохода.
- схема и назначение каждой панели
- тип и номинал вводного аппарата
- номиналы отходящих линий
- шинные соединения между панелями
- доступ с фасадной стороны
- исполнение цоколя и кабельных вводов
Что проверяем перед поставкой
До отгрузки сверяем аппаратуру и маркировку с согласованной схемой, проверяем механическую сборку, доступные контактные соединения, защитные цепи, блокировки и работу коммутационных аппаратов. Для многосекционных изделий отдельно контролируем стыковку секций и последовательность шинных связей.
- соответствие однолинейной схеме и спецификации
- маркировка аппаратов, проводников и клемм
- защитные проводники и соединение корпуса
- доступность подключения и обслуживания
- комплектность эксплуатационных документов
Что требуется для расчёта
Для линейки панелей требуется схема с назначением каждой панели.
- состав и последовательность панелей
- токи вводов, секций и линий
- данные по короткому замыканию
- требования к измерению и учёту
- направление кабельных подключений
- строительные размеры помещения и основания
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта панели ЩО-70 и ЩО-90?
Пришлите схему, перечень панелей, токи вводов и линий, данные по короткому замыканию, размеры помещения и требования к кабельным подключениям.
Можно ли изменить размеры и компоновку панели ЩО-70 и ЩО-90?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для панели ЩО-70 и ЩО-90?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит панели ЩО-70 и ЩО-90?
Проверяем стыковку панелей, непрерывность шинных связей, механические блокировки, маркировку и соответствие установленной аппаратуры спецификации.
Можно ли заказать доставку панели ЩО-70 и ЩО-90 по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
