Собственное производство полного цикла

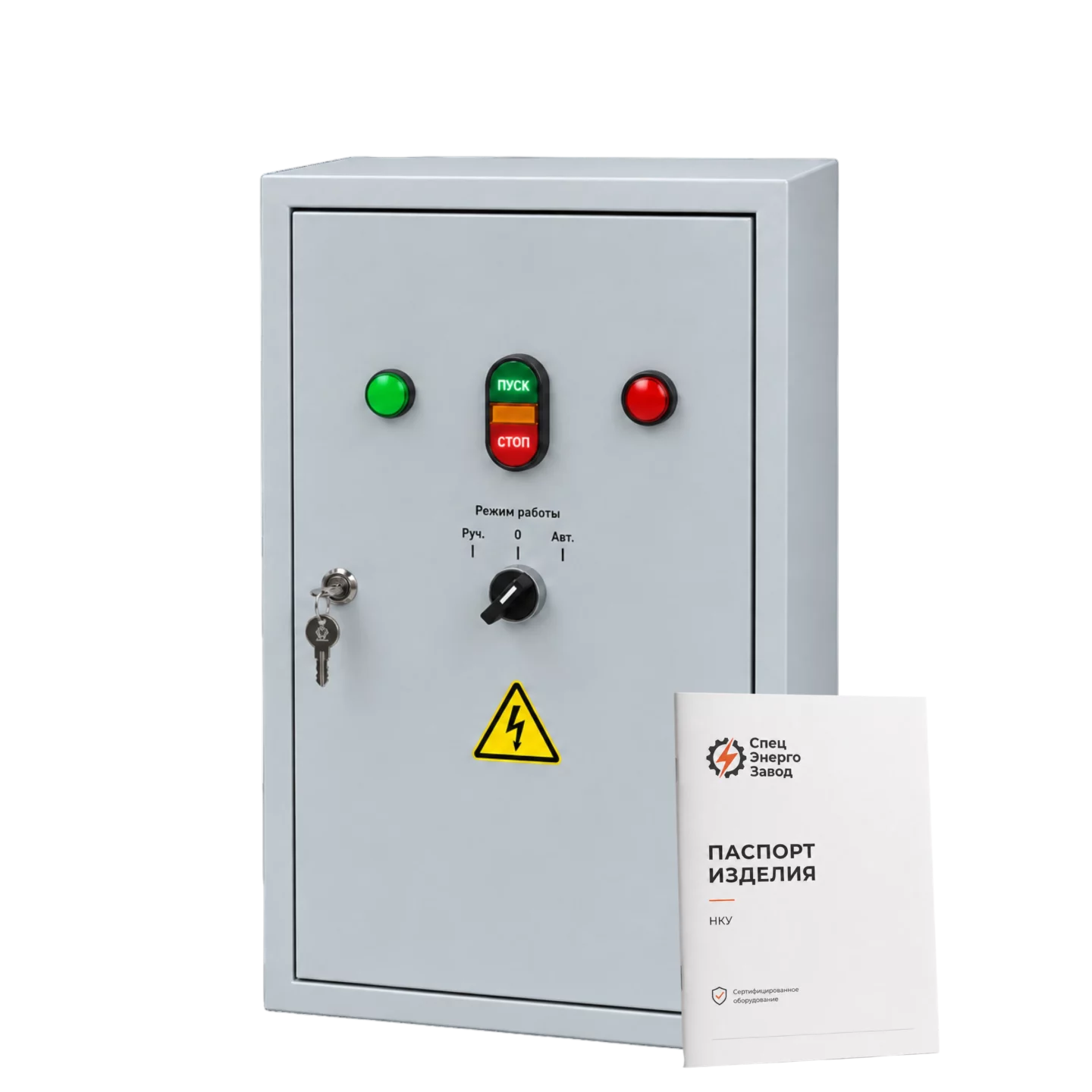

Производство и сборка в Ростове-на-Дону: Я5000, Я8300 и РУСМ — ящики управления двигателями
Ящики управления двигателями выполняют коммутацию и защиту электроприводов.
Типовая схема адаптируется под мощность двигателя, способ пуска, органы местного управления и внешние блокировки.
Изготавливаем Я5000, Я8300 и РУСМ по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Назначение Я5000, Я8300 и РУСМ
В зависимости от задачи ящик обеспечивает нереверсивный или реверсивный пуск, местное управление и подключение технологических контактов.
Функции и состав
- пуск и останов двигателя
- защита от короткого замыкания и перегрузки
- реверс по заданию
- местное и дистанционное управление
- сигнализация состояния
Варианты исполнения
- нереверсивное управление
- реверсивное управление
- с автоматическим выключателем или предохранителями
- с кнопками на двери или выносным постом
- с внешними технологическими блокировками
Основные характеристики

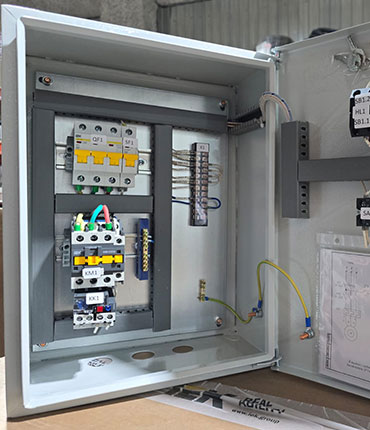

Производство и контроль
Алгоритмы управления согласуем до сборки. После монтажа проверяем силовые и управляющие цепи, работу защит, сигнализацию, ручной и автоматический режимы. Для шкафов с контроллером или преобразователями выполняем базовую настройку параметров в пределах согласованного задания.
Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.
Как формируется исполнение
Исполнение шкафа автоматики начинается с алгоритма, перечня приводов, датчиков и исполнительных механизмов. По таблице сигналов разделяем силовые и управляющие цепи, определяем состав защит, интерфейсы связи, органы местного управления и данные для диспетчерской системы.
Исполнение Я5000, Я8300, ЯС5000 или РУСМ выбираем по схеме управления двигателем и принятой серии. Органы управления, контакторы, защита и внешние клеммы сверяем с конкретным индексом изделия.
- мощность и ток электродвигателя
- реверсивная или нереверсивная схема
- прямой пуск или звезда–треугольник
- местное и дистанционное управление
- тепловая и токовая защита
- число фидеров в одном корпусе
Что проверяем перед поставкой
После сборки проверяем питание и защиту каждого фидера, цепи управления, ручные режимы и реакции на согласованные входные сигналы. Алгоритмические блокировки и аварийные состояния проверяются имитацией сигналов без подключения технологического оборудования.
- цепи питания, управления и сигнализации
- ручной и автоматический режимы
- реакции на аварийные входы и блокировки
- обмен по согласованным интерфейсам
- обозначения клемм и внешних подключений
Что требуется для расчёта
Выбор схемы определяется паспортом двигателя и требуемым режимом управления.
- мощность и номинальный ток двигателя
- реверсивный или нереверсивный режим
- напряжение цепей управления
- местный или дистанционный пост
- внешние блокировки
- условия установки
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта Я5000, Я8300 и РУСМ?
Нужны мощность и ток двигателя, режим пуска, необходимость реверса, напряжение управления, состав местных органов и внешних блокировок.
Можно ли изменить размеры и компоновку Я5000, Я8300 и РУСМ?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для Я5000, Я8300 и РУСМ?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит Я5000, Я8300 и РУСМ?
Проверяем пуск и останов, реверсивные блокировки, срабатывание управляющих цепей, индикацию и соответствие аппаратов мощности двигателя.
Можно ли заказать доставку Я5000, Я8300 и РУСМ по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
Заявка
Рассчитать изделие
Укажите тип оборудования, исполнение и количество. Менеджер проверит комплектацию и рассчитает поставку.
