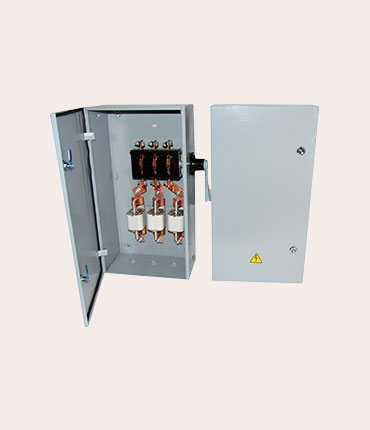

Производство и сборка в Ростове-на-Дону: Силовые ящики ЯРП и ЯРВ
Силовые ящики ЯРП и ЯРВ выполняют ввод, ручную коммутацию и защиту силовой линии.
Схема строится на рубильнике или выключателе с предохранителями либо на согласованной современной аппаратуре.
Изготавливаем ЯРП и ЯРВ по типовым решениям и индивидуальным заданиям. Состав, габариты, аппаратура и исполнение корпуса фиксируются до начала производства.
Впишем оборудование в дизайн помещения
Порошковая покраска по RAL, нужные размеры и комплектация под ваш проект
Цвета RAL
Назначение ЯРП и ЯРВ
Номинал аппаратов, способ ввода и размеры корпуса выбираются по току линии и условиям установки. Рукоятка обеспечивает безопасное оперативное управление.Функции и состав
- ручное включение и отключение линии
- защита от короткого замыкания
- видимый или однозначный коммутационный разрыв по исполнению
- подключение питающего и отходящего кабелей
- защита аппаратов металлическим корпусом
Варианты исполнения
- ЯРП с разъединителем и предохранителями
- ЯРВ с выключателем или рубильником
- разные номинальные токи
- ввод сверху или снизу
- внутренняя или наружная установка
Основные характеристики
Производство и контроль
Компоновку силовой части проверяем по рабочим токам, расчётному току короткого замыкания, способу прокладки проводников и условиям обслуживания. До передачи в поставку контролируем монтаж аппаратов, шинные и кабельные соединения, маркировку, механические блокировки и соответствие сборки согласованным документам. Сборку выполняем на собственной производственной площадке. Корпус, монтажную систему и кабельные вводы адаптируем под согласованную компоновку и условия установки.Как формируется исполнение
Конфигурацию силового оборудования определяем по расчётным токам, ожидаемому току короткого замыкания, требуемой селективности и способу подключения кабелей. Эти данные влияют на выбор аппаратов, сечение шин, внутреннее секционирование, отвод тепла и размеры корпуса. ЯРП и ЯРВ применяются как локальные аппараты коммутации и защиты. Положение рукоятки, блокировку двери, доступ к предохранителям и направление кабелей согласуем до изготовления корпуса и монтажной панели.- номинальный ток силовой цепи
- тип разъединителя или выключателя
- номиналы плавких вставок
- необходимость видимого разрыва
- место ввода и вывода кабелей
- наружное или внутреннее размещение
Что проверяем перед поставкой
До отгрузки сверяем аппаратуру и маркировку с согласованной схемой, проверяем механическую сборку, доступные контактные соединения, защитные цепи, блокировки и работу коммутационных аппаратов. Для многосекционных изделий отдельно контролируем стыковку секций и последовательность шинных связей.- соответствие однолинейной схеме и спецификации
- маркировка аппаратов, проводников и клемм
- защитные проводники и соединение корпуса
- доступность подключения и обслуживания
- комплектность эксплуатационных документов
Что требуется для расчёта
Нужно определить ток линии, тип аппарата и кабельные подключения.- номинальный ток
- тип коммутационного аппарата
- номиналы предохранителей
- сечения и направления кабелей
- способ установки
- требуемая степень защиты
Комплект поставки
В поставку входит собранное изделие, маркировка и комплект документов в объёме, согласованном для заказа. Условия упаковки и способ доставки учитывают габариты, массу и сохранность установленной аппаратуры.
Перед заказом
Вопросы об оборудовании
Какие данные нужны для расчёта ЯРП и ЯРВ?
Укажите номинальный ток, желаемый аппарат, параметры предохранителей, сечения кабелей, направление вводов и условия установки.
Можно ли изменить размеры и компоновку ЯРП и ЯРВ?
Да. Габариты, число секций, расположение дверей, монтажных элементов и кабельных вводов согласуем с учётом помещения и способа подключения.
Как выбирается аппаратура для ЯРП и ЯРВ?
Аппаратура определяется схемой, расчётными параметрами и требованиями заказчика. До производства согласуем спецификацию и допустимые замены.
Какие проверки проходит ЯРП и ЯРВ?
Проверяем механическую работу привода, аппараты и предохранители, соединения, маркировку и соответствие кабельных вводов.
Можно ли заказать доставку ЯРП и ЯРВ по России?
Да. Подбираем упаковку с учётом конструкции изделия и передаём оборудование выбранной транспортной компании. Условия и стоимость доставки согласуются отдельно.
