Производство и сборка в Ростове-на-Дону: ГРЩ — главный распределительный щит

ГРЩ как главный узел электроснабжения

Главный распределительный щит принимает электрическую энергию со стороны трансформаторной подстанции или другого источника питания. Через его токоведущую систему энергия передаётся в распределительную сеть объекта.

При возникновении повреждения ГРЩ должен отключить аварийный участок раньше, чем нарушение распространится на остальную систему. Поэтому надёжность главного щита зависит не только от качества отдельных автоматических выключателей. Определяющее значение имеет согласованная работа вводной защиты и аппаратов отходящих линий.

При необходимости через ГРЩ организуется учёт потребления электрической энергии. Состояние сети может передаваться в диспетчерскую систему. На объектах с резервным источником главный щит также участвует в автоматическом восстановлении питания.

В технической документации ГРЩ рассматривается как многошкафное низковольтное комплектное устройство. Его функциональные части образуют единую систему, работа которой определяется проектной схемой объекта.

Разработка ГРЩ под электрическую сеть объекта - подход СпецЭнергоЗавода

Работа над оборудованием начинается не с выбора корпуса. Сначала устанавливается логика электроснабжения. Она показывает, откуда поступает питание и каким образом оно должно распределяться между потребителями.

После этого рассчитывается токоведущая система. Результат расчёта определяет сечение шин и способ их крепления. Одновременно устанавливаются требования к коммутационной аппаратуре.

Следующим этапом становится разработка конструкции. Размеры шкафов привязываются к фактическому объёму оборудования. Внутреннее пространство организуется так, чтобы подключение и последующее обслуживание не требовали необоснованного демонтажа соседних узлов.

Проектное решение фиксируется до начала сборки. Благодаря этому готовый ГРЩ соответствует согласованной электрической схеме и не превращается в импровизированную компоновку, сформированную непосредственно во время производства.

Электрические исполнения ГРЩ

При питании объекта от одного источника применяется одновводное исполнение. В этом случае вся распределительная система получает энергию через общий вводной аппарат. Такое решение используется там, где резервирование не предусмотрено либо реализовано на другом уровне электроснабжения.

Если объект получает питание от двух независимых источников, токоведущая система может разделяться на отдельные секции. В нормальном режиме каждая секция обеспечивает свою часть нагрузки. Связь между ними создаётся только при наступлении предусмотренных проектом условий.

На объектах со сложной структурой электроснабжения количество источников может быть увеличено. В такой системе заранее определяются допустимые связи между отдельными частями сети. Электрические блокировки исключают ошибочное соединение источников даже при неправильной команде оператора.

Панельная структура позволяет адаптировать ГРЩ к различным схемам электроснабжения. В отраслевых технических решениях встречаются односторонние и двусторонние исполнения, а также конструкция с современными выдвижными аппаратами.

Автоматический ввод резерва в ГРЩ

Система АВР контролирует состояние основного питания. После обнаружения устойчивого нарушения она запускает предусмотренный проектом алгоритм переключения.

Само исчезновение напряжения не всегда должно приводить к немедленному действию. Кратковременное отклонение может завершиться без вмешательства автоматики. Поэтому продолжительность контроля и момент запуска переключения определяются с учётом характера объекта.

После восстановления основного источника система выполняет согласованный сценарий возврата. В одном проекте переход происходит автоматически. В другом случае решение должен подтвердить оператор. Выбор зависит от требований к технологическому процессу.

Когда резервное питание создаётся генераторной установкой, сначала формируется команда запуска. Подключение нагрузки разрешается после выхода источника в рабочий режим. Если генератор не рассчитан на одновременную работу со всей нагрузкой, восстановление питания организуется поэтапно.

Информация о состоянии АВР может передаваться в диспетчерскую систему. Возможность дистанционного управления предусматривается только тогда, когда она разрешена проектом и эксплуатационной службой.

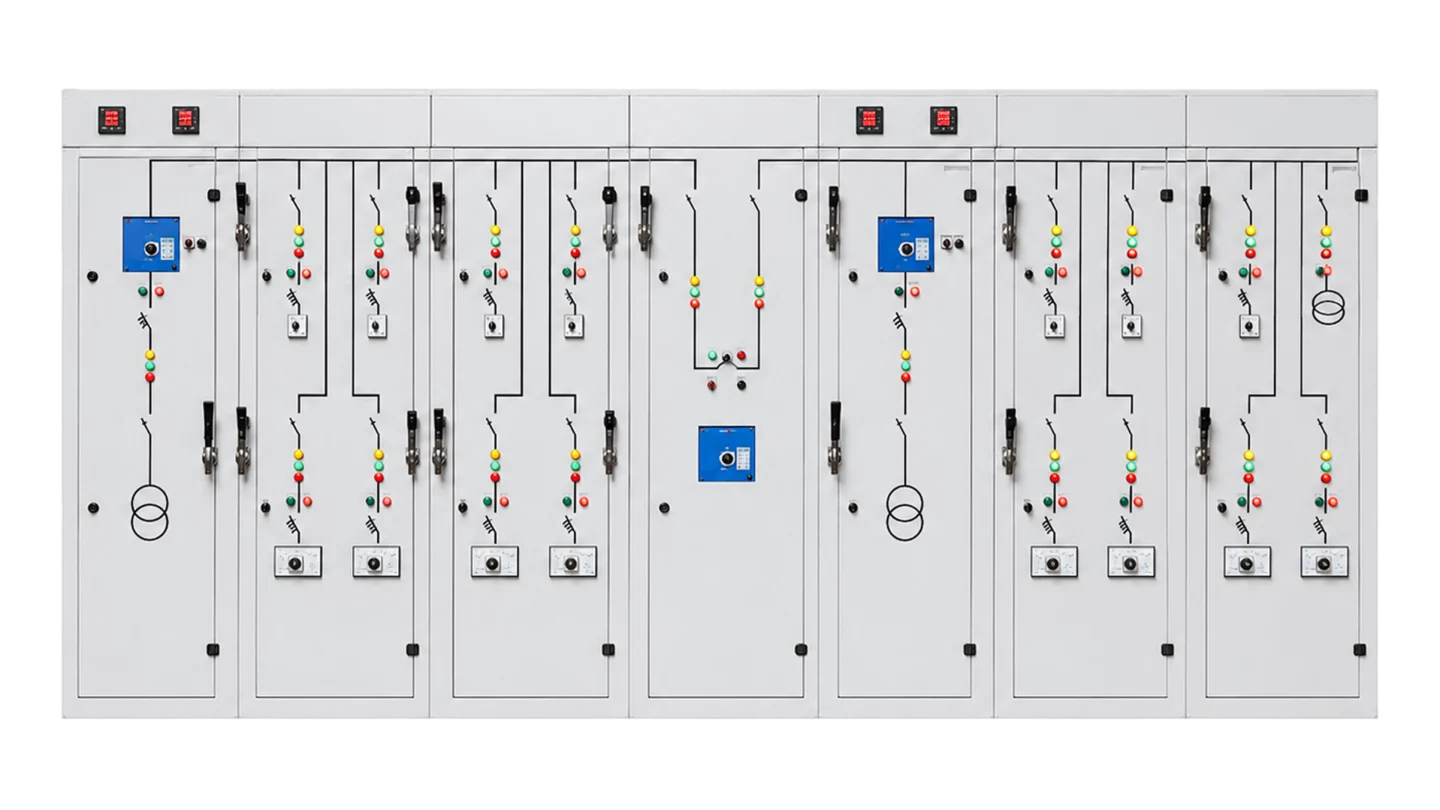

Конструкция главного распределительного щита

ГРЩ выполняется в виде системы напольных шкафов. После объединения они образуют единое низковольтное комплектное устройство.

Вводная часть принимает питание и содержит главный коммутационный аппарат. Здесь же может формироваться измерение параметров входной сети.

Секционный аппарат создаёт управляемую связь между отдельными участками сборных шин. Его положение определяется выбранным режимом электроснабжения.

Распределительная часть передаёт питание отходящим линиям. Установленные аппараты обеспечивают их коммутацию и защиту.

Размер каждого шкафа определяется фактической компоновкой. Конструкция учитывает пространство, необходимое для присоединения внешних проводников. Одновременно обеспечивается доступ к аппаратуре при последующем обслуживании.

Крупный ГРЩ разделяется на транспортные секции. Основной монтаж выполняется на производстве, после чего подготовленные части соединяются на объекте. Аналогичный принцип применяется в типовых технических решениях, где шкафы объединяются в транспортные секции полной заводской готовности.

Условия обслуживания

При одностороннем исполнении основные операции выполняются со стороны фасада. Такой вариант подходит для пристенного размещения и помогает рационально использовать площадь электрощитовой.

Двустороннее исполнение предусматривает доступ к оборудованию с задней стороны. Оно используется тогда, когда конструкция шинной системы или силовых присоединений требует отдельного эксплуатационного прохода.

Выбор способа обслуживания определяется до разработки корпуса. Если электрощитовая уже построена, конструкция привязывается к фактическим проходам и существующим строительным ограничениям.

Технические альбомы ГРЩ подтверждают применение как одностороннего, так и двустороннего обслуживания.

Внутреннее разделение

Внутри ГРЩ могут формироваться обособленные функциональные пространства. Такое исполнение ограничивает свободный доступ к токоведущим частям и делает обслуживание более контролируемым.

Степень разделения зависит от требований проекта. На объекте с повышенными требованиями к непрерывности электроснабжения конструкция должна позволять работать с отдельной частью оборудования без необоснованного доступа к соседним участкам.

Применённое исполнение указывается в техническом предложении. После производства оно переносится в паспорт изделия. Общая формулировка о наличии перегородок не должна заменять точное описание конструкции.

Шинная система

Сборные шины передают электрическую энергию между функциональными частями главного щита. Их сечение рассчитывается по продолжительному рабочему режиму.

После расчёта допустимого нагрева проверяется поведение системы при коротком замыкании. Крепления должны сохранять механическую устойчивость при воздействии аварийного тока.

Значение кратковременно выдерживаемого тока должно указываться вместе с продолжительностью воздействия. Формулировка «до 50 кА» без временного параметра не даёт проектировщику достаточной информации.

Материал шин определяется техническим решением. Выбор должен учитывать требуемую проводимость и допустимый нагрев. Одновременно оценивается влияние выбранной системы на габариты оборудования.

Подключение внешних линий

Способ присоединения источника питания определяется конструкцией объекта. При кабельном подключении учитывается свободное пространство для прокладки проводников. Оно должно позволять выполнить требуемый радиус изгиба без механического воздействия на выводы аппарата.

Когда питание передаётся шинопроводом, положение точки присоединения согласовывается до изготовления корпуса. Геометрия переходного узла становится частью общей конструкции ГРЩ.

Направление подключения также определяется заранее. При наличии кабельного канала ввод обычно организуется через нижнюю часть шкафа. Верхнее подключение применяется при соответствующем расположении питающей трассы.

Отраслевые решения предусматривают нижний и верхний кабельный подвод. Также применяется присоединение шинопроводом или шинным мостом.

Размещение в электрощитовой

При достаточной длине помещения шкафы устанавливаются в один ряд. Такое расположение создаёт последовательный доступ ко всем частям оборудования.

В более широком помещении возможно двухрядное размещение. Между рядами формируется эксплуатационный проход.

Если геометрия электрощитовой не позволяет использовать прямолинейное расположение, секции распределяются вдоль нескольких стен. Разнесённые части объединяются шинным мостом, конструкция которого согласовывается одновременно с основным щитом.

До производства необходимо проверить возможность доставки оборудования к месту монтажа. Размер транспортной секции должен соответствовать дверным проёмам и маршруту перемещения внутри здания.

Технические характеристики ГРЩ

Конкретные значения фиксируются в техническом предложении. После изготовления они переносятся в паспорт оборудования.

Коммутационная аппаратура

Оборудование выбирается после расчёта электрических параметров. Определяющим условием становится способность аппарата работать в заданном режиме и безопасно отключать аварийный ток.

Выдвижной выключатель упрощает обслуживание ответственного ввода. Для его замены не требуется полностью демонтировать основные силовые соединения.

Стационарное исполнение применяется там, где такая ремонтопригодность не требуется. Оно позволяет создать более компактное техническое решение.

Марка аппаратуры согласовывается до производства. Возможная замена проходит инженерную проверку. Она не должна снижать отключающую способность или нарушать согласованную селективность защиты.

Измерение и диспетчеризация

Измерительные цепи позволяют контролировать состояние электроснабжения непосредственно на главном вводе. Состав отображаемых параметров определяется задачами эксплуатационной службы.

При организации коммерческого учёта решение должно соответствовать требованиям проекта и энергоснабжающей организации. Технический учёт может применяться для внутреннего анализа энергопотребления.

Передача информации во внешнюю систему реализуется через согласованный интерфейс. Состав сигналов фиксируется до разработки цепей управления.

На фасаде размещаются только те органы, к которым требуется оперативный доступ. Остальные элементы устанавливаются внутри шкафа с учётом безопасности последующего обслуживания.

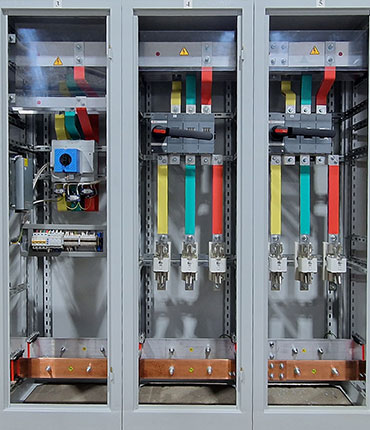

Собственное производство

СпецЭнергоЗавод самостоятельно производит металлокорпуса для ГРЩ. Благодаря этому конструкцию можно адаптировать под реальную компоновку, а не подбирать оборудование под ограничения готового типового шкафа.

После подготовки корпуса начинается электромонтаж. Работы выполняет собственная команда сборщиков под контролем инженеров.

Завершающим этапом становится производственная проверка. Готовое изделие сверяется с утверждённой документацией. После этого проверяется работа предусмотренных схемой функций.

Большая производственная команда позволяет вести несколько этапов параллельно. Это сокращает продолжительность внутреннего цикла без отказа от инженерного контроля.

Срок производства

После утверждения рабочей документации предприятие запускает изготовление металлокорпусов. Затем выполняется монтаж оборудования. После завершения сборки проводится проверка готового ГРЩ.

Полный производственный цикл обычно занимает от 5 до 14 дней. Этот период начинается после согласования документации и после поступления необходимых комплектующих.

В срок не входит период проектного согласования с заказчиком. Он также не включает ожидание сложной аппаратуры, которую поставщик должен изготовить специально для конкретного проекта.

Стандартные комплектующие поступают быстрее. СпецЭнергоЗавод работает напрямую с заводами-изготовителями и крупными федеральными дистрибьюторами, поэтому распространённое оборудование обычно не создаёт длительной задержки.

Контроль готового оборудования

После сборки изделие сравнивается с утверждённой схемой. Фактический состав должен соответствовать согласованной спецификации.

Затем проверяется механическое состояние коммутационных аппаратов. Их работа не должна сопровождаться заеданием или нарушением предусмотренных блокировок.

Отдельное внимание уделяется защитному соединению корпуса. Маркировка должна соответствовать электрическим схемам и облегчать дальнейшее обслуживание.

Для исполнения с АВР моделируется изменение состояния источников питания. Система должна выполнять только тот алгоритм, который был утверждён до производства.

Срок службы и гарантия

При соблюдении требований к транспортированию и монтажу оборудование СпецЭнергоЗавода может эксплуатироваться до 25 лет. Заявленный срок предполагает правильный режим работы и своевременное техническое обслуживание.

Гарантия на конкретный ГРЩ зависит от установленной аппаратуры. В среднем гарантийный период составляет от 3 до 5 лет.

Точные обязательства фиксируются в договоре поставки. Они также указываются в документации на изготовленное изделие.
