Секционное ВРУ с панелью противопожарной защиты для школы №40 в Мариуполе

СпецЭнергоЗавод изготовил комплектное вводно-распределительное устройство 0,4 кВ для системы электроснабжения школы №40 в Мариуполе. Оборудование выполнено в виде единой напольной линейки из нескольких функционально разделённых секций. Такое решение позволило разместить вводные аппараты, приборы учёта, распределительные линии, автоматику резервирования и питание противопожарных систем в составе одного согласованного комплекса.

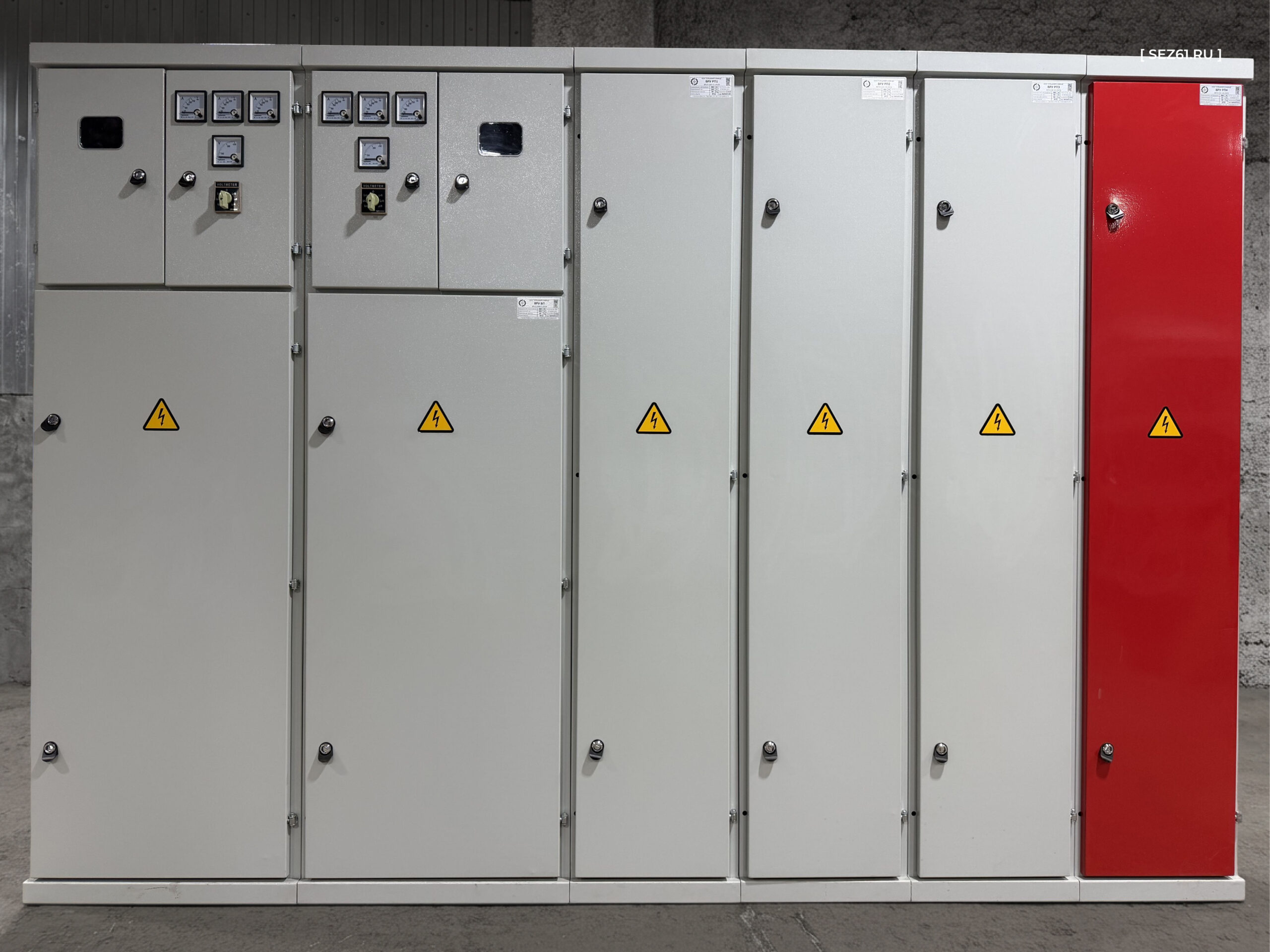

Особенность проекта — отдельная красная секция РП4, предназначенная для электроснабжения систем противопожарной защиты. Цветовое выделение позволяет безошибочно определить назначение панели при эксплуатации и проведении аварийных работ.

Задача

Для объекта требовалось изготовить ВРУ, обеспечивающее приём электроэнергии от двух независимых кабельных линий, трансформаторный учёт, распределение питания по инженерным системам школы и сохранение электроснабжения ответственных потребителей при нарушении работы основного ввода.

Основная часть электроприёмников объекта относится ко II категории надёжности. Аварийное освещение, пожарная сигнализация, система оповещения и управления эвакуацией и другие противопожарные потребители выделены в отдельную группу первой категории. Для них предусмотрены собственная распределительная панель и автоматическое переключение между источниками питания.

Конструкция ВРУ

Комплектное устройство сформировано из двух вводных и четырёх распределительных секций:

Высота основных шкафов составляет 2000 мм, глубина — 450 мм. Напольная секционная конструкция обеспечивает удобный доступ к аппаратуре, кабельным трассам, медным шинам и межсекционным соединениям. Степень защиты оболочки согласно производственной комплектации — IP31.

Два независимых ввода и учёт электроэнергии

Во вводных панелях размещены коммутационные аппараты, измерительные приборы, трансформаторы тока и два электронных счётчика трансформаторного включения. Проектом предусмотрена возможность передачи данных через GSM-канал и включения приборов в интеллектуальную систему учёта электроэнергии.

Для визуального контроля параметров сети на фасаде установлены амперметры, вольтметры и переключатели измерительных цепей. При закрытых дверях обслуживающий персонал может контролировать основные показатели без доступа к токоведущим частям.

Распределение и защита отходящих линий

В секциях РП1 и РП2 установлены автоматические выключатели для питания этажных распределительных щитов, освещения, вентиляции, инженерного оборудования и других потребителей школы. Аппараты подобраны с учётом расчётных токов и требуемой отключающей способности.

Внутри шкафов применены медные силовые шины, отдельные шины N и PE, изоляторы и прозрачные защитные экраны. Поликарбонатные ограждения закрывают участки силовых шин и снижают вероятность случайного прикосновения при проведении обслуживания.

Для ограничения импульсных перенапряжений на вводе предусмотрены устройства защиты класса I+II. Также установлены помехоподавляющие элементы, необходимые для объекта с большим количеством компьютерной техники, блоков питания и других нелинейных потребителей.

Компенсация реактивной мощности

В распределительных секциях предусмотрены две установки компенсации реактивной мощности. По производственной комплектации применены УКРМ мощностью 7,5 и 15 кВАр.

Компенсация реактивной мощности снижает дополнительную нагрузку на внутреннюю электрическую сеть, уменьшает реактивную составляющую тока и способствует поддержанию нормативного коэффициента мощности объекта.

АВР для ответственных потребителей

Панель РП3 связана с системой автоматического ввода резерва. При недопустимом отклонении напряжения, пропадании одной или нескольких фаз либо полном отключении основного источника автоматика переводит ответственных потребителей на резервный ввод.

Для исключения одновременного включения двух источников применена электрическая и механическая блокировка коммутационных аппаратов. Система также контролирует последовательность фаз, симметрию и уровень напряжения.

Красная панель ПЭСПЗ

Крайняя секция ВРУ окрашена в красный цвет и предназначена исключительно для питания систем противопожарной защиты. По проекту на ней должна размещаться маркировка:

«Не отключать! Питание систем противопожарной защиты!»

Цветовое и функциональное отделение панели помогает персоналу быстро определить критически важную секцию и исключает её ошибочное отключение вместе с обычными распределительными нагрузками.

От панели ПЭСПЗ получают питание аварийное освещение, пожарная сигнализация, СОУЭ и другие предусмотренные проектом противопожарные системы.

Основные параметры проекта

Результат

В одном комплектном устройстве объединены ввод, коммерческий учёт, распределение электроэнергии, компенсация реактивной мощности, автоматическое резервирование и отдельное питание противопожарных систем.

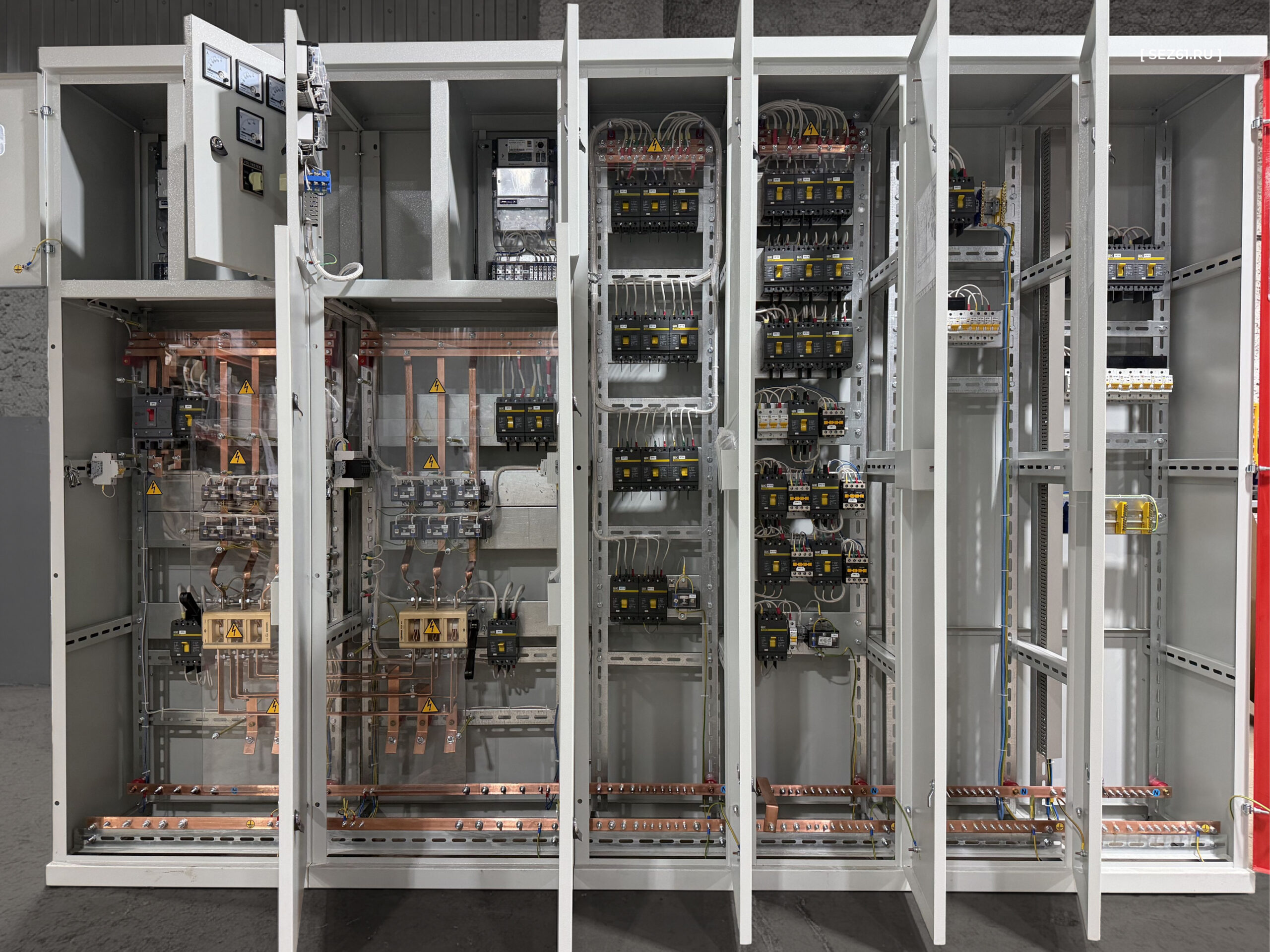

Секционная конструкция позволяет обслуживать отдельные функциональные зоны, не нарушая компоновку остальных частей ВРУ. Красная панель ПЭСПЗ визуально выделяет критически важные нагрузки, а открытая внутренняя компоновка демонстрирует раздельное размещение аппаратов, медных шин, цепей управления и защитных ограждений.

СпецЭнергоЗавод изготавливает вводно-распределительные устройства по однолинейным схемам, рабочей документации и техническому заданию заказчика. Конструкция, количество секций, аппаратура, схема АВР, система учёта и расположение кабельных вводов определяются индивидуально для каждого объекта.
